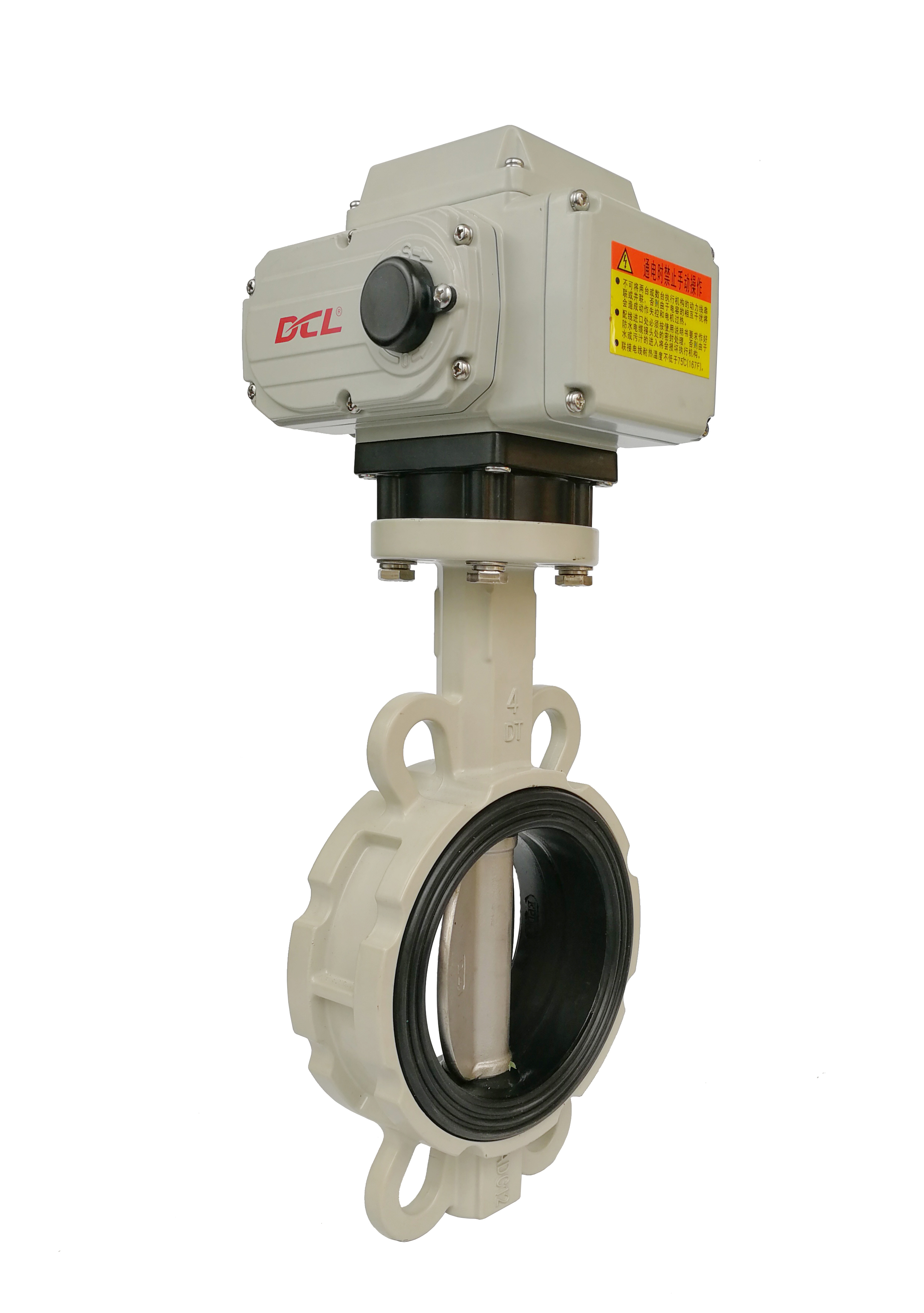

Actionneur de vanne papillon CVC CC24V 400Nm compact 1/4 tour

  • Compact 1/4 Turn 400Nm DC24V HVAC Butterfly Valve Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le nombre d'heures de travail est déterminé en fonction du nombre de heures de travail.
Quantité de commande min 1 pièce
Détails d'emballage Carton / palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 2000pcs / mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom Actuateur de phase 3 Angle d'installation 360°
Poids total 2,5 kg à 20 kg Alimentation 380VAC / 400VAC / 415VAC
Opération Fonctionnement de 1/4 de virage Taper Actionneur de quart de virage
Laisser un message
Description de produit
Actionneur triphasé alimenté par du courant alternatif triphasé avec interrupteur de contact passif pour la position de la vanne
Description

Les actionneurs électriques compacts DCL sont largement utilisés dans les applications CVC, en particulier avec les vannes papillon. Dans les systèmes d'automatisation des bâtiments, ces actionneurs jouent un rôle essentiel dans la régulation de la température intérieure, du débit d'air des centrales de traitement d'air, du débit d'eau glacée et chaude, du drainage des condensats et de l'équilibrage hydraulique global.

Le circuit de commande de type H DCL combiné à un moteur à courant alternatif triphasé est spécialement conçu pour les actionneurs alimentés par 380 VAC ou 440 VAC à 50/60 Hz—des alimentations couramment utilisées dans les environnements industriels lourds tels que les centrales électriques et les aciéries. Semblable aux actionneurs monophasés, lorsqu'un signal de commande de tension continue est appliqué, le moteur entraîne un train d'engrenages robuste entièrement métallique qui fait pivoter l'arbre de sortie de 90°. Le déplacement est contrôlé avec précision par des cames internes qui actionnent des interrupteurs de fin de course, arrêtant automatiquement le moteur et fournissant un signal de contact sec à la position complètement ouverte. Lorsqu'un signal continu inverse est reçu, le moteur tourne dans la direction opposée, ramenant l'actionneur en position fermée.

L'actionneur est facile à installer et entièrement conforme aux normes de montage multi-brides ISO 5211, avec un entraînement de sortie à double carré pour un couplage fiable de la vanne.

Spécification :
Type d'actionneur Vanne papillon (≤PN1.0MPa) Vanne à boisseau sphérique (≤PN1.6MPa) Vanne de ventilation (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Type d'actionneur Temps/Couple standard Temps/Couple optionnel Angle de rotation (plage maximale) Poids total Alimentation Circuit de commande sélectionné
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Réglable 1,2 kg DC24V/AC24V AV110V/AC220V Types de A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Réglable 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Réglable 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Réglable 9 kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Réglable 19 kg AV110V/AC220V/AC380V Types de A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5 kg
DCL-250 75S/2500Nm
20 kg
Liste des paramètres de performance de type de réglage (Type E)
DCL-MZZ 18Nm
3r 1,2 kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Réglable 4,5 kg DC24V±10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Fonctionnalités
  • Fonctionnement 1/4 de tour avec autoblocage
  • Type de modulation disponible avec système de positionnement électrique
  • Automatiser la vanne à boisseau sphérique et la vanne papillon pour régler ou couper le débit
  • Moteur d'isolation de classe F
  • Moteur robuste avec protection thermique contre les surcharges/taux de service 80 %
  • Plus de 10 000 cycles de vie à pleine charge nominale
  • Résistance aux environnements à très basse et haute température et à forte humidité
  • Deux interrupteurs de fin de course auxiliaires pour confirmer la position de la vanne
  • Poignée manuelle standard
  • Bouton d'arrêt d'urgence local en option
  • Engrenage entièrement métallique autobloquant avec traitement de nitruration douce, aucun frein supplémentaire nécessaire
  • Répertorié CSA/Conforme UL/Marqué CE/Testé RoHS 3.0
