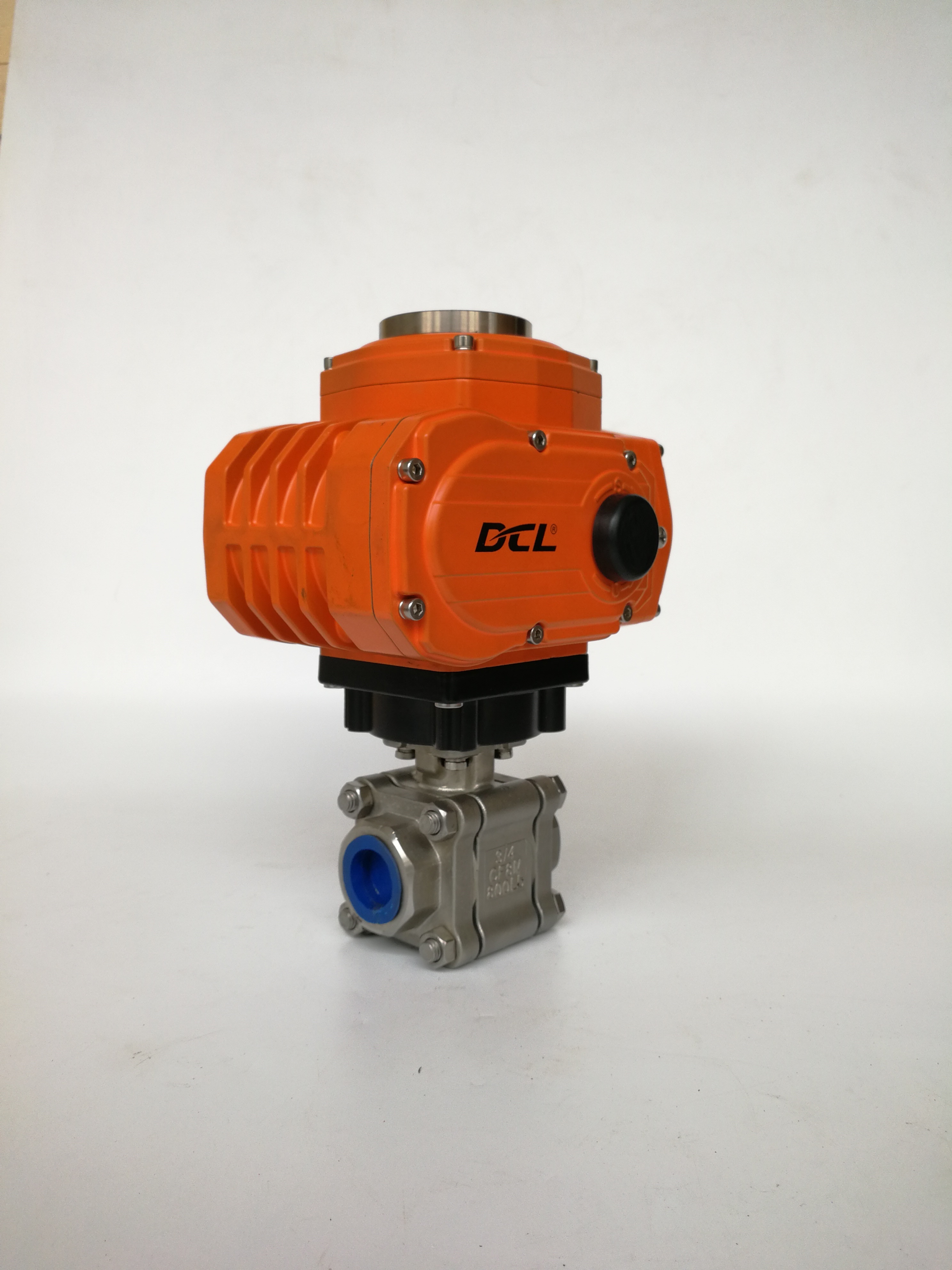

Actionneur électrique IP68 CSA ATEX modulant AC110V 400Nm 30S

• Fonctionnement à quart de tour avec limites mécaniques
• Moteur robuste avec protection contre la surcharge thermique
• Boîtier robuste en alliage d'aluminium IP68/NEMA 4X avec revêtement en poudre
• Indice de protection contre les explosions ExdIICT4 pour le système de zone et le groupe C, D T4 pour le système de division
• Protection contre les surcouples disponible
• Chauffage anti-condensation en option
• Installation directe standard ISO5211
• Manœuvre manuelle avec clé Allen ou volant
• Certification CSA
• Mise à jour : Les modèles d'alimentation DC12V DCL-Ex05, DCL-Ex10 et DCL-Ex20 ont obtenu la certification CSA.

Les actionneurs électriques antidéflagrants DCL prennent en charge l'automatisation des vannes industrielles dans des environnements spécifiés à atmosphère explosive et de poussières combustibles, à l'exclusion des applications minières. Leurs caractéristiques de protection répondent à différents risques d'exploitation : la protection optionnelle contre les surcouples réagit à une charge mécanique excessive, tandis que la protection thermique du moteur réagit à une température anormale de l'enroulement.

Protection optionnelle contre les surcouples

Les dépôts, les particules étrangères ou d'autres obstructions peuvent augmenter le couple de fonctionnement de la vanne. Lorsque le couple atteint le seuil prédéfini, le commutateur de couple optionnel interrompt le circuit du moteur, contribuant ainsi à limiter la charge excessive sur la transmission de la vanne et de l'actionneur.

Le seuil de protection doit correspondre à l'ensemble actionneur et vanne sélectionné. La protection contre les surcouples ne supprime pas l'obstruction et ne garantit pas que toutes les formes de dommages mécaniques seront évitées.

Protection thermique de l'enroulement du moteur

Un protecteur thermique PTC situé dans l'enroulement du moteur interrompt le circuit lorsque la température de l'enroulement atteint environ 105°C. Le circuit se réinitialise après que la température soit tombée à environ 80-90°CConception du boîtier antidéflagrant

Ces valeurs de température décrivent les seuils de protection du moteur, et non les températures ambiantes admissibles. La plage de température ambiante spécifiée pour l'actionneur est de

-25°C à +55°C.Conception du boîtier antidéflagrant

Le moteur, les composants électroniques et les compartiments de connexion intègrent une construction antidéflagrante. Les jeux et longueurs d'engagement contrôlés font partie du système de protection, aidant à empêcher une ignition interne de se propager à l'atmosphère explosive environnante dans les conditions certifiées.

Le boîtier en alliage d'aluminium et les joints antidéflagrants doivent rester conformes à la construction approuvée. Les travaux d'installation, de maintenance et de remplacement doivent suivre les instructions d'utilisation applicables et les exigences de certification.

Protection du boîtier et certification pour zones dangereuses

La série a un

indice de protection IP68. Les configurations antidéflagrantes comprennent des marquages pour gaz et poussières selon les schémas de certification applicables. L'IP68 décrit la protection contre les infiltrations et n'établit pas indépendamment la conformité antidéflagrante.Les configurations certifiées CSA comprennent

Classe I, Division 1, Groupes C et D, et Classe I, Zone 1. Les classes de température et les marquages complets doivent être confirmés pour le modèle sélectionné plutôt que combinés entre différentes approbations.Avant de commander, vérifiez la classification du site, le groupe de gaz ou de poussières, les exigences de température, la couverture du certificat, la tension d'alimentation et les fonctions optionnelles. La sélection finale doit également confirmer le couple de la vanne, le temps de fonctionnement et la compatibilité de montage.

Spécification :
