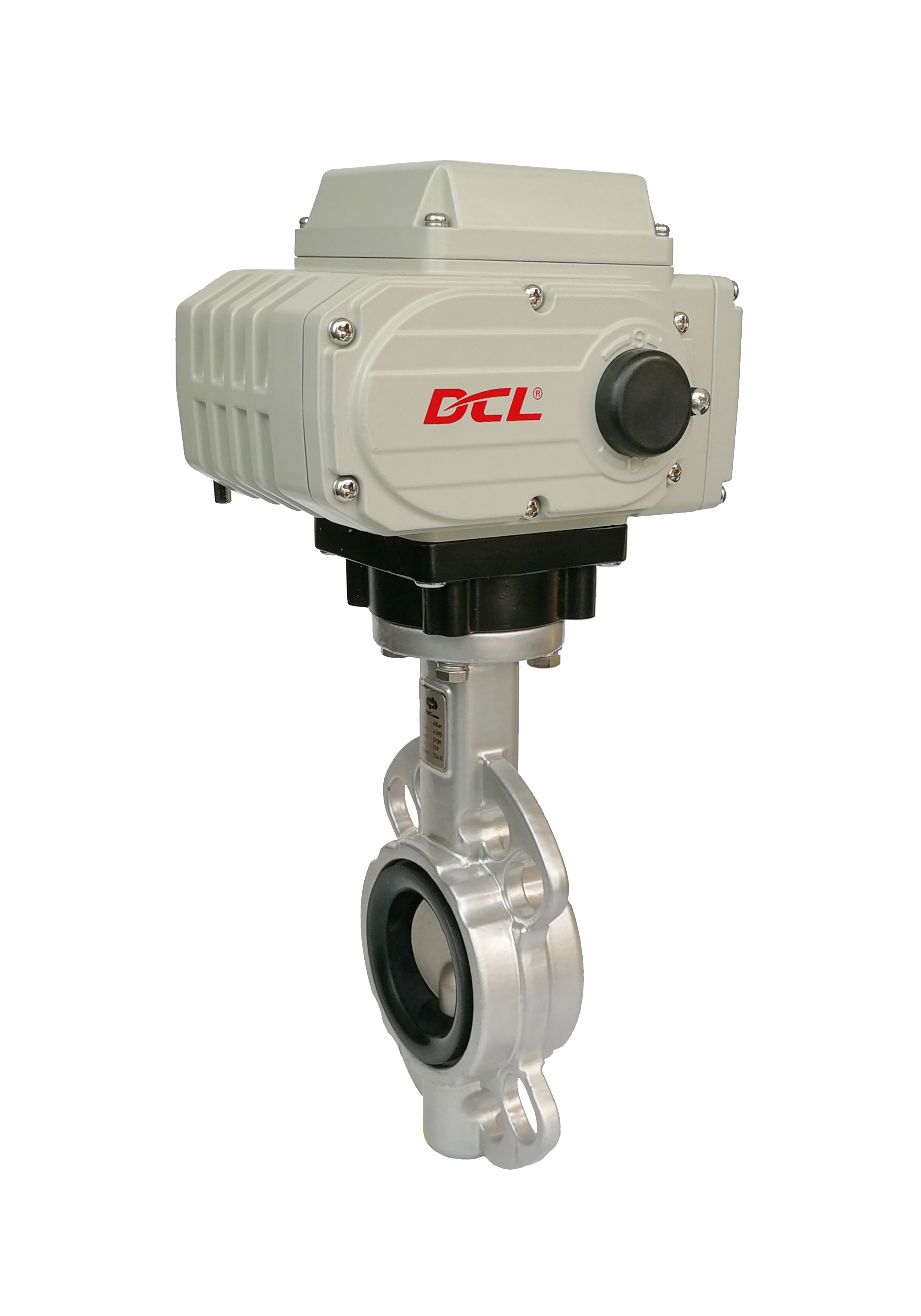

Actionneur de vanne CVC compact CSA DC24V 30S 100Nm avec limites électriques

Caractéristiques

• Fonctionnement quart de tour avec limites mécaniques
• Automatiser les vannes à boisseau sphérique et à papillon pour ajuster ou couper le débit
• Le secteur d'engrenage à vis sans fin en alliage de bronze est très durable et résistant aux frottements de haute force
• Plus de 10000 cycles d'ouverture et de fermeture complets avec charge nominale complète et taux de service de 80%
• Taille compacte pour un espace limité avec boîtier en alliage d'aluminium étanche IP67/type 4X
• Protection contre la corrosion alliage d'aluminium robuste avec revêtement polyester thermiquement lié
• Train d'engrenages entièrement métallique avec engrenage à vis sans fin autobloquant
• Indicateur visuel de position de vanne
• Deux interrupteurs de fin de course électriques pour confirmer la position de la vanne, aucun frein supplémentaire requis
• Commande manuelle Allen
• Certifié CSA/conforme UL/marqué CE/testé RoHS 3.0
• Mise à jour : Les modèles d'alimentation DC12V DCL-02, DCL-05, DCL-10 et DCL-20 ont obtenu la certification CSA.
• Mise à jour : Les modèles d'alimentation DC24V DCL-100/200/300 ont obtenu la certification CSA.

Description

Les actionneurs électriques compacts DCL prennent en charge l'automatisation des vannes dans les circuits d'eau CVC et les services de bâtiment. Couplés à des vannes à boisseau sphérique ou à papillon de taille appropriée, ils fournissent une opération marche/arrêt ou modulante pour les applications nécessitant un réglage du débit et une surveillance de la position de la vanne. Le contrôle de la température et l'équilibrage hydronique dépendent de la conception complète du système, y compris les vannes, les capteurs et la logique de contrôle.

Contrôle modulant avec retour de position

Pour les applications nécessitant un positionnement intermédiaire de la vanne, les configurations modulantes DCL applicables acceptentcommandes 4–20mA CC, 1–5V CC ou 2–10V CCet fournissent unretour de position 4–20mA CC.

La plage de modulation standard de type E spécifie une erreur de base ne dépassant pas±1%et une erreur de répétabilité de≤1%. Ces chiffres décrivent les performances de positionnement de l'actionneur plutôt que la précision à température ambiante ou la précision de mesure du débit d'eau. Les applications impliquant des mouvements fréquents nécessitent une confirmation du devoir de fonctionnement du modèle sélectionné et de la fréquence de commutation autorisée.

Protection environnementale pour les conditions d'installation

Les actionneurs étanches standard de type E fournissent uneprotection IP67, avecIP68 disponible en option, et une plage de température ambiante spécifiée de−25°C à +55°C. Les installations intérieures et extérieures doivent être évaluées par rapport à ces limites et aux conditions réelles du site.

Unchauffage anti-condensation PTCen option est disponible pour les configurations applicables. Il aide à gérer le risque de condensation interne dans les environnements humides ou les endroits avec des variations de température. Le chauffage nécessite une alimentation indépendante du mouvement de la vanne et ne remplace pas les entrées de câble correctement installées ou les joints du boîtier.

Certification et intégration système

La certification doit être vérifiée par rapport au modèle exact de l'actionneur, à la tension et à la configuration. La certification CSA applicable et la documentation justificative CE/RoHS doivent être confirmées lors de l'achat plutôt que d'être supposées couvrir toutes les variantes.

Avant l'intégration, vérifiez le couple de la vanne, les dimensions de montage, les signaux de commande, les exigences de retour et les conditions environnementales. La capacité de contrôle analogique n'établit pas à elle seule la compatibilité avec un protocole de communication spécifique d'automatisation des bâtiments.

Spécification
