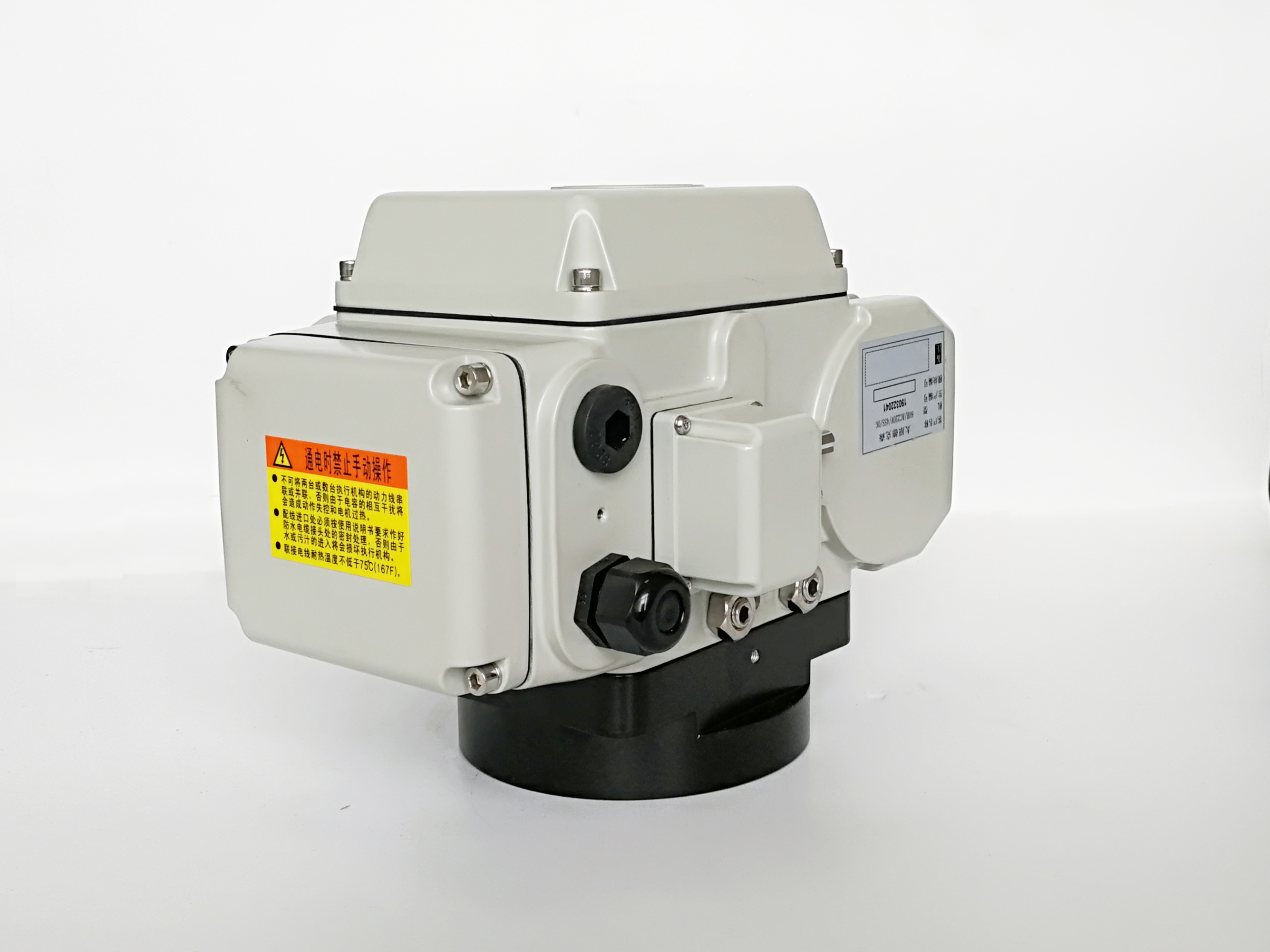

Actionneur électrique à ouverture rapide IP67 CSA CE/UL 20Nm 2S

  • IP67 CSA CE/UL 20Nm 2S Quick-Opening Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-K40
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union,
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Nom Actionneur électrique ouvert et proche Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC
Taper Actionneur de vitesse rapide Opération Fonctionnement de 1/4 de virage
Degré de protection IP67 Vie Plus de 10000 fois le cycle de vie
Laisser un message
Description de produit

Caractéristiques du produit DCL-K10

  • Disponible en configurations 20 Nm/2 s, 45 Nm/4 s et 72 Nm/8 s.

  • Course réglable de 0 à 90° ; les temps de fonctionnement sont basés sur une course complète de 90°.

  • Prend en charge DC24V, AC24V, AC110V, AC220V et AC380V.

  • Circuit de commande de type G pour fonctionnement DC24V.

  • Circuits de commande de type A/B pour AC24V, AC110V et AC220V.

  • Circuit de commande triphasé de type H pour AC380V.

  • IP67 en standard, avec IP68 en option.

  • Plage de température ambiante spécifiée de -25°C à +55°C.

  • Interfaces de montage direct ISO 5211 F05/F07.

  • Options d'entraînement carré de 9×9, 11×11 et 14×14 mm.

  • Deux connecteurs de câble étanches G1/2 pour le câblage d'alimentation et de signal.

  • Chauffage anti-condensation, indicateur de dôme et fonctionnement manuel en option.

Spécifications clés

Paramètre Spécification DCL-K10
Temps d'ouverture rapide/couple 25 Nm/2 s ; 50 Nm/4 s ; 80 Nm/8 s
Base du temps de fonctionnement Course complète 0-90°
Angle de course Réglable 0-90°
Alimentation DC24V, AC24V, AC110V, AC220V, AC380V
Puissance moteur 25 W pour les versions DC et AC principales ; 15 W pour AC380V
Circuit de commande DC24V : Type G ; AC monophasé : Type A/B ; AC380V : Type H
Indice de protection du boîtier IP67 standard ; IP68 en option
Température ambiante -25°C à +55°C
Poids total Environ 4,5 kg
Orientation d'installation 360°
Entrées de câble Deux connecteurs de câble étanches G1/2
Bride de montage ISO 5211 F05/F07
Entraînement carré 9×9, 11×11 ou 14×14 mm
Hauteur de tige autorisée ≤19 mm
Fonctions optionnelles Chauffage anti-condensation, indicateur de dôme, fonctionnement manuel

Description du produit

Le DCL-K10 est un actionneur électrique à ouverture rapide pour les vannes quart de tour compatibles et les équipements automatisés nécessitant des temps de fonctionnement courts. Trois configurations de couple et de vitesse sont disponibles : 25 N·m à 2 secondes, 50 N·m à 4 secondes, ou 80 N·m à 8 secondes, chacune mesurée sur une course de 90°.

Faire correspondre la vitesse de fonctionnement aux exigences de couple

La capacité de couple dépend du temps de fonctionnement sélectionné. La configuration de deux secondes fournit 25 N·m ; la configuration 80 N·m nécessite 8 secondes. Sélectionnez la configuration en fonction du couple de fonctionnement maximal de la vanne et du temps de course requis plutôt qu'en combinant le couple le plus élevé avec le temps le plus court.

Alimentation et options de commande

Les alimentations disponibles comprennent 24V DC, 24V AC, 110V AC, 220V AC et 380V AC. Les circuits de commande dépendent de l'alimentation sélectionnée :

  • Type G : 24V DC.

  • Type A/B : AC monophasé 24V, 110V ou 220V.

  • Type H : AC triphasé 380V.

Confirmez le câblage et les signaux d'état requis pour le circuit sélectionné avant l'installation.

Spécifications de montage et environnementales

Le DCL-K10 offre une course réglable de 0 à 90° et des interfaces de montage direct ISO 5211 F05/F07. Les entraînements carrés disponibles comprennent 9 × 9, 11 × 11, 14 × 14 et 17 × 17 mm, avec une hauteur de tige de vanne autorisée jusqu'à 19 mm.

Le boîtier est IP67 en standard, avec IP68 en option, et la plage de température ambiante spécifiée est −25°C à +55°C. Deux connecteurs de câble étanches G1/2 fournissent des entrées séparées pour le câblage d'alimentation et de signal.

Limites d'application

La plage d'ouverture rapide ne convient pas aux applications nécessitant un auto-verrouillage de l'actionneur, y compris les fonctions de vanne papillon où l'auto-verrouillage est nécessaire. Vérifiez si le couple du processus peut entraîner un retour de la vanne avant de sélectionner cette configuration.

La sélection finale doit vérifier le couple, le temps de fonctionnement, les exigences d'auto-verrouillage, les dimensions de montage et les conditions du site. La vitesse de déplacement rapide seule n'établit pas l'aptitude au service d'arrêt d'urgence.
