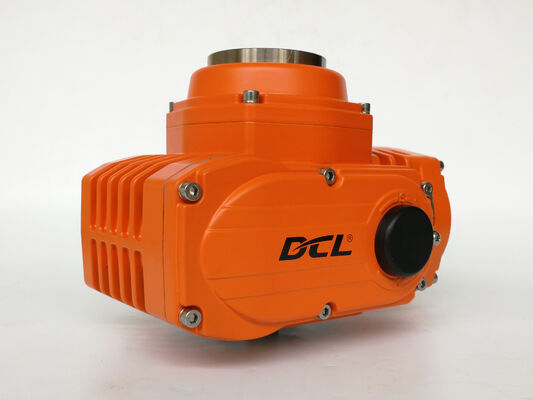

Actionneur électrique antidéflagrant à quart de tour CSA ATEX IP68 50Nm~3000Nm pour l'automatisation de vannes industrielles

• Le couple de sortie standard est compris entre 50 et 3000 Nm, avec un couple maximal compris entre 65 et 3900 Nm.

• un boîtier IP68 et une plage de température ambiante indiquée comprise entre -25°C et +55°C.

• Les marques de protection contre les explosions comprennent Ex db h IIC T4 Gb et Ex h tb IIIC T135°C Db.

• Les classifications nord-américaines comprennent la classe I, division 1, groupes C et D, T5/T6, et la classe I, zone 1.

• Disponible avec commande d'allumage, de rétroaction de position ou de modulation.

• Les versions modulatoires acceptent une entrée de 420 mA, 1 5 VDC ou 2 10 VDC et fournissent une rétroaction de position de 4 20 mA.

• L'erreur de modulation de base n'est pas supérieure à ± 1%, l'erreur de répétabilité n'excédant pas 1%.

• Options de montage direct selon l'ISO 5211 et alimentation DC12V, DC24V, AC110V, AC220V ou AC380V selon le modèle.

• Protection contre le surcoulement du couple, chauffage anti-condensation, Modbus RTU et retour à l'abri des pannes.

La gamme d'actionneurs électriques DCL à l'épreuve des explosions prend en charge l'automatisation des vannes à quart de tour dans les applications pétrolières et gazières, pétrochimiques, chimiques, métallurgiques et autres industries.Le nombre d'équipements à transporter est déterminé par le système de mesure.fournir des couple de sortie standard à partir de50 à 3000 N·mpour les soupapes à bille, les soupapes papillon, les soupapes à boucle et autres soupapes rotatives compatibles.

La gamme comporte unRéservoir IP68et une plage de température ambiante spécifiée de-25°C à +55°CLes options pour les zones dangereuses comprennent les configurations certifiées ATEX/IECEx et lesClasse I, division 1, groupes C et Dles configurations.

La sélection doit correspondre à la classification des gaz ou poussières de l'installation, aux exigences de température et à la certification applicable.les conditions complètes de marquage et de certification de la protection contre l'explosion avant de spécifier l'actionneur;La protection IP68 à elle seule n'établit pas l'adéquation aux zones dangereuses.

Les configurations disponibles comprennent le contrôle d'allumage/arrêt, la rétroaction de l'état de contact à sec, la rétroaction du potentiomètre et le contrôle de position de modulation.

Les versions de modulation sont acceptées4 ‰ 20 mA CC, 1 ‰ 5 VDC ou 2 ‰ 10 VDCcommander des signaux et fournirRéaction de position en courant continu de 4 ‰ 20 mALeur erreur de base spécifiée n' est pas supérieure à± 1%, avec erreur de répétabilitéJusqu'à 1%Ces chiffres décrivent les performances de positionnement de l'actionneur plutôt que la précision du contrôle du débit du système complet de vannes.

La protection contre le surcouplement en option interrompt le circuit du moteur lorsque le couple atteint un seuil prédéfini, ce qui contribue à protéger contre une charge excessive lors de l'obstruction de la vanne.

Une configuration de sécurité de l'énergie stockée en option utilise un supercondensateur ou une batterie, selon le modèle.ou conserver sa position actuelle, selon le réglage sélectionné.

Avant de commander, confirmez le couple de fonctionnement de la vanne, les dimensions de montage, la tension d'alimentation, l'angle de déplacement, le temps de fonctionnement et les signaux de commande.Les fonctions et les accessoires optionnels doivent également correspondre au modèle sélectionné et rester dans le champ de certification applicable..
