Actionneur électrique compact CSA IP67 18Nm pour petites vannes à boisseau sphérique et papillon

• Sortie standard de 18 Nm avec un temps de fonctionnement de 15 secondes.

• Couple maximal de 24 Nm.

• Configurations de fonctionnement optionnelles de 7 s/9 Nm et 30 s/25 Nm.

• Course réglable de 0 à 90° pour les petites vannes à boisseau sphérique et à papillon.

• Conception compacte de 1,2 kg pour les équipements avec un espace d'installation limité.

• Boîtier IP67 avec une plage de température ambiante spécifiée de -25°C à +55°C.

• Alimentations DC12V, DC24V, AC24V, AC110V et AC220V selon le modèle.

• Options de contrôle marche-arrêt, position intermédiaire et modulation.

• Interfaces de montage direct ISO 5211 F03, F04 et F05.

• Options d'entraînement carré de 9*9 mm et 11*11 mm pour des tiges de vanne jusqu'à 16 mm de hauteur.

• Installation à 360° et connexion par câble à sept conducteurs.

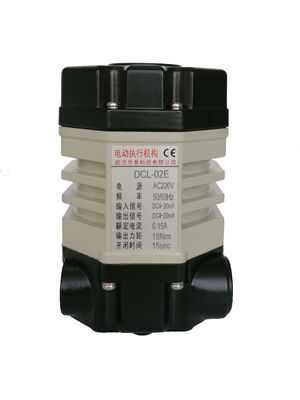

Le DCL-02 est un actionneur de vanne électrique compact pesant environ 1,2 kg, conçu pour les petites vannes à boisseau sphérique, les vannes à papillon et autres équipements nécessitant un mouvement rotatif réglable de 0 à 90°. Son faible encombrement convient aux applications d'automatisation de vannes où l'espace d'installation est limité.

Couple et temps de fonctionnement

La configuration standard offre un couple de sortie de 16 N·m avec un temps de fonctionnement de 15 secondes. Une configuration optionnelle fournit 9 N·m à 7 secondes, offrant une option de fonctionnement plus rapide pour les applications avec des exigences de couple plus faibles. Sélectionnez la combinaison couple/temps de course en fonction de la charge de fonctionnement réelle de la vanne.

Boîtier et conditions d'application

Le DCL-02 est doté d'un boîtier IP67 et d'une plage de température ambiante de fonctionnement de -25°C à +55°C. Les applications comprennent le traitement de l'eau, la CVC, l'automatisation des bâtiments, les systèmes d'eau incendie et les équipements de tuyauterie industriels compacts, sous réserve des exigences du projet. La classification de température ambiante s'applique à l'environnement de l'actionneur, plutôt qu'au fluide de process.

Interfaces de montage direct

Les interfaces de montage ISO 5211 F03, F04 et F05 sont disponibles avec des carrés d'entraînement de 9 × 9 mm ou 11 × 11 mm. La hauteur de tige de vanne autorisée est jusqu'à 16 mm

.

Avant de commander, vérifiez la bride de la vanne, les dimensions de la tige, le dégagement de montage et le couple de fonctionnement. Le diamètre nominal de la vanne seul est insuffisant pour la sélection finale de l'actionneur.

Alimentation et options de contrôleLes alimentations disponibles comprennent 12V CC, 24V CC, 24V CA, 110V CA et 220V CA

. Les options de contrôle comprennent le fonctionnement marche/arrêt, l'arrêt en position intermédiaire et le contrôle de modulation, en fonction de l'alimentation et du circuit sélectionnés.

• Caractéristiques
• Fonctionnement quart de tour
• Deux interrupteurs de fin de course auxiliaires pour confirmer la position de la vanne
• Boîtier en aluminium moulé sous pression dur haute résistance avec indice d'étanchéité IP67 et NEMA 4X
• Moteur non ventilé avec couple de démarrage élevé et faible inertie
• Train d'engrenages autobloquant entièrement métallique, reste dans la dernière position connue en cas de perte de courant
• Indicateur de position de vanne/indicateur plat ou indicateur convexe disponible
• Commande manuelle
• Installation directe standard ISO5211
