Erreur de base de type d'espace mort réglable ≤ 1% pour l'actionneur compact électrique
| Lieu d'origine | WUHAN, CHINE |
|---|---|
| Nom de marque | DCL |
| Certification | CE/ROHS/CSA/IP67 |
| Numéro de modèle | Modèle DCL E |
| Quantité de commande min | 1 pièce |
| Détails d'emballage | Carton/Palette |
| Délai de livraison | 7 jours ouvrables |
| Conditions de paiement | D/P, T/T, Western Union, |
| Capacité d'approvisionnement | 5000 pièces/mois |
| Alimentation | 24VAC / 110VAV / 220VAC / 380VAC | Puissance du moteur | 6W à 140W |
|---|---|---|---|
| Couple standard | 50 nm à 2500 nm / 442in.lbs à 22125in.lbs | Heure standard | 20 à 75 |
| Signal d'entrée | 4-20madc / 1-5vdc / 2-10vdc | Signal de sortie | 4-20madc |
| Degré de protection | IP67 NEMA4 / 4X | Poids total | 1,2 kg à 20 kg |
| Température ambiante | -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F | Angle d'installation | 360° |

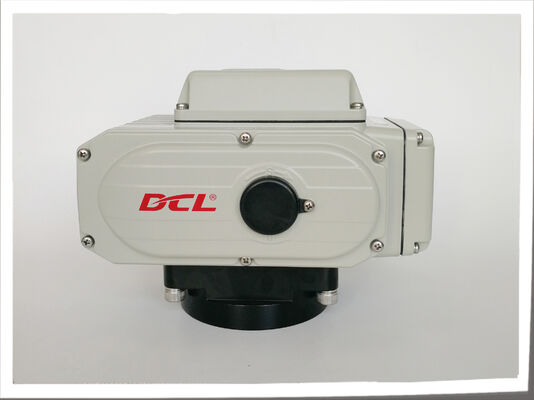

Actuateur électrique compact réglable de type espace mort avec erreur de base ≤ 1%
Caractéristiques
- Opération de quart de tour proportionnelle au signal d'entrée
- CEM à haute performance avec EFT, ESD et surtension élevée testés pour le groupe de contrôle
- Moteur lourd avec protection contre la surcharge thermique
- Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
- Signal de sortie de 4 à 20 mA pour la position de la vanne
- Montage de soupape à plusieurs brides selon la norme ISO5211
- Résistance aux vibrations et à l'humidité
- Capacité de contrôle anti-interférence, précision et sensibilité
- Fonction d'auto-étalonnage et d'auto-contrôle des problèmes
- Conception unique intégrée du moteur/commande/carrosserie de très petite taille
- Emballage en alliage d'aluminium résistant aux intempéries avec revêtement en polyester thermiquement lié
- Résistance à la corrosion au niveau C3 lors d'un essai de pulvérisation saline de 1000 heures
- Réglage manuel par clé ou roue manuelle
- Certification CSA par norme UL et CSA/marquée CE/RoHS 3.0 réussie
Définition
L'actionneur électrique modulateur compact DCL contrôle l'ouverture des vannes à billes, des vannes papillons et d'autres vannes à quart de tour.traitement de l'eau et processus industriels nécessitant un débit, régulation de la pression, de la température ou du niveau.
Le contrôleur intégré accepte les commandes 4 ′ 20 mA, 1 ′ 5 VDC ou 2 ′ 10 VDC et fournit une rétroaction de la position de la vanne de 4 ′ 20 mA pour les systèmes de commande PLC, DCS ou de contrôle de bâtiment compatibles.La littérature spécifie une erreur de base n'excédant pas ± 1%., avec des erreurs d'inversion et de répétabilité n'excédant pas 1%.
Ces spécifications décrivent le positionnement de l'actionneur. Les performances globales du contrôle du processus dépendent également des caractéristiques du débit de la vanne, des capteurs, de la logique de commande et des conditions de fonctionnement.
Le contrôleur utilise une encapsulation en résine pour réduire l'exposition directe des composants électroniques et assurer une protection structurelle contre l'humidité et les vibrations.Le moteur intègre une protection thermique PTCLes versions modulatoires utilisent la fonction intermittente S4, de sorte que la fréquence de fonctionnement et les exigences de charge doivent être vérifiées lors de la sélection.
Les principaux modèles sont équipés d'un boîtier en alliage d'aluminium avec protection IP67 en standard et IP68 en option.Les interfaces de montage ISO 5211 permettent une installation directe sur des vannes compatiblesL'alimentation, l'indication de position, le fonctionnement manuel et les options de communication doivent être confirmés pour le modèle sélectionné.
Spécification
| Le type | Le numéro de série DCL-05 | Le DCL-10E | Le DCL-20E | Le DCL-40E | DCL-60E | Le DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Le pouvoir | Le numéro de série | Le numéro de série | Le numéro de série | Le numéro de série | Le numéro de série | Pour les véhicules à moteur | Pour les véhicules à moteur | Pour les véhicules à moteur |
| Le couple de sortie | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm | Nombre de cycles | Nombre de cycles | 3 000 Nm |
| Temps de mise en scène | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Angle de virage | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 90° | 0 à 90° |
| Puissance du moteur | 10 W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Courant nominal | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A Pour les appareils électroniques | 3.65/0.65/ 0.37A | 6.80/1.12/ 0,57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Poids total | 2.5 kg | 4.5 kg | 9 kg | 9.5 kg | 10 kg ou plus | 19 kg | 19.5 kg | 20 kg ou plus |
| Signal d'entrée | Le système de régulation de la fréquence de détection doit être conforme à l'annexe II. | |||||||
| Sortie Singal | 4 à 20mADC | |||||||
| Erreur de base | pas plus de ± 1% | |||||||
| Une erreur réciproque | pas plus de 1% | |||||||
| Espace mort | 00,5% à 5,0% réglable | |||||||
| Caractéristique d'amortissement | 0 fois | |||||||
| Erreur répétée dans l'actionneur | Jusqu'à 1% | |||||||
| Résistance isolante | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. | |||||||
| Classe de résistance | AC24V:500VAC 1 minute AC110/220V:1500VAC 1 minute | |||||||
| Classe de protection | Pour la protection contre la corrosion | |||||||
| Angle d'installation | 360° sous tout angle | |||||||
| Interface électrique | Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal | |||||||
| Température ambiante | - 20 ans.°C~ + 55°C | |||||||
| Fonction facultative | Protègeur contre le surcourant/Chauffage déshumidificateur/Interrupteur de contact passif/indicateur de dôme/Gamme | |||||||
| Nom de l'entreprise | Tout autre signal d'entrée ou de sortie nécessaire, s'il vous plaît spécifier dans le bon de commande. | |||||||
