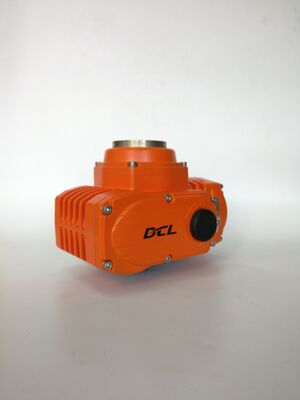

Actionneur électrique antidéflagrant à quart de tour IP68 100Nm/30S ATEX/IECEx ISO 5211
| Lieu d'origine | WUHAN, CHINE |
|---|---|
| Nom de marque | DCL |
| Certification | CE/ROHS/CSA/IP67 |
| Numéro de modèle | Le nombre de sièges est déterminé en fonction de l'échantillon. |
| Quantité de commande min | 1 pièce |
| Détails d'emballage | Carton/Palette |
| Délai de livraison | 7 jours ouvrables |
| Conditions de paiement | D/P, T/T, Western Union, |
| Capacité d'approvisionnement | 5000 pièces/mois |
| Couple standard | 100 nm à 600 nm | Heure standard | 30 à 45 |
|---|---|---|---|
| Poids total | 5 kg à 10 kg | Alimentation | 24VAC / 110VAV / 220VAC / 380VAC / 24VDC |
| Puissance du moteur | 15W à 90W | Température ambiante | -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F |
| Angle d'installation | 360° | Degré de protection | IP68 NEMA4X / 7 |
- Actionnement quart de tour avec butées mécaniques
- Surfaces de connexion de type arrêt de cylindre sur chaque couvercle de boîtier, espace et longueur antidéflagrants conformes aux normes UL et CSA
- Grade antidéflagrant ExdIICT4 pour système de zone et Groupe C, D T4 pour système de division
- Boîtier robuste en alliage d'aluminium IP68/NEMA 4X avec revêtement en poudre
- Lentille en verre haute résistance de 10 mm pour indicateur de position de vanne, conservant une grande dureté à basse température (-22F) et haute température (140F).
- Boîtier en alliage d'aluminium moulé sous pression résistant pour assurer la résistance de l'actionneur à une pression d'explosion élevée (> 2,2 MPa).
- Moteur non ventilé avec traitement ignifuge.
- Moteur robuste avec protection contre les surcharges thermiques
- Le taux de service est de 70%, service de courte durée S2 avec fonctionnement continu inférieur à 15 minutes et service intermittent S4 avec 1200 cycles/heure.
- Montage multi-brides ISO5211.
- Protection contre le surcouple disponible
- Chauffage anti-condensation en option
- Manœuvre manuelle avec clé Allen ou volant
- Certification CSA en cours selon la norme UL / Marquage ATEX
Les actionneurs électriques antidéflagrants DCL sont conçus pour l'automatisation des vannes industrielles dans les endroits où des gaz ou vapeurs inflammables peuvent être présents. La conception antidéflagrante abrite le moteur et les composants électroniques dans des compartiments protégés. Les espaces de passage de flamme, les longueurs et les dimensions des surfaces de contact sont contrôlés pour répondre aux exigences applicables de protection contre les explosions et limiter la propagation de la flamme d'une explosion interne à l'atmosphère environnante.
Le boîtier en alliage d'aluminium et les joints antidéflagrants usinés forment la structure de protection. Les marquages indiqués comprennent Ex db h IIC T4 Gb et les classifications nord-américaines telles que Classe I, Division 1, Groupes C et D, T5/T6. Les emplacements appropriés, les groupes de gaz, les codes de température et les conditions d'installation doivent être vérifiés par rapport aux documents de certification du modèle sélectionné.
Les interfaces de montage direct multi-brides ISO 5211 et les options d'entraînement carré prennent en charge l'installation sur des vannes à boisseau sphérique, des vannes papillon et d'autres vannes rotatives compatibles. Les dimensions de la bride, la taille de l'entraînement, la hauteur de la tige de vanne et le couple de fonctionnement maximal doivent être vérifiés avant la sélection. La gamme est dotée d'un boîtier IP68 et d'une plage de température ambiante spécifiée de -25°C à +55°C.
| Type | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Puissance | AC110V/AC220V | ||||
| Couple de sortie | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Temps d'actionnement | 20S | 30S | 30S | 30S | 45S |
| Angle de rotation | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Puissance moteur | 10W | 25W | 40W | 90W | 90W |
| Courant nominal | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Poids total | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Signal d'entrée | 4-20mADC,1-5VDC,2-10VDC | ||||
| Signal de sortie | 4-20mADC | ||||
| Erreur de base | pas plus de ±1% | ||||
| Erreur de réciprocité | pas plus de 1% | ||||
| Espace mort | 0.5%-5.0% réglable | ||||
| Caractéristique d'amortissement | 0 fois | ||||
| Erreur de répétition dans l'actionneur | ≤1% | ||||
| Résistance d'isolement | 100MΩ/500VDC | ||||
| Classe de tenue à la tension | 1500VAC 1 minute | ||||
| Classe de protection | IP67 | ||||
| Grade antidéflagrant | Exd II BT4Gb | ||||
| Angle d'installation | 360° dans n'importe quel angle | ||||
| Interface électrique | 2-M20*1.5 fiche antidéflagrante, les clients doivent installer un connecteur de câble antidéflagrant correspondant lors de l'utilisation selon le câble sélectionné. | ||||
| Température ambiante | -20℃~+60℃ | ||||
| Fonction optionnelle | Protecteur de surcouple/Chauffage déshumidifiant/Interrupteur passif | ||||
| Remarque | Tout autre signal d'entrée ou de sortie nécessaire, veuillez le spécifier dans la commande d'achat. | ||||
