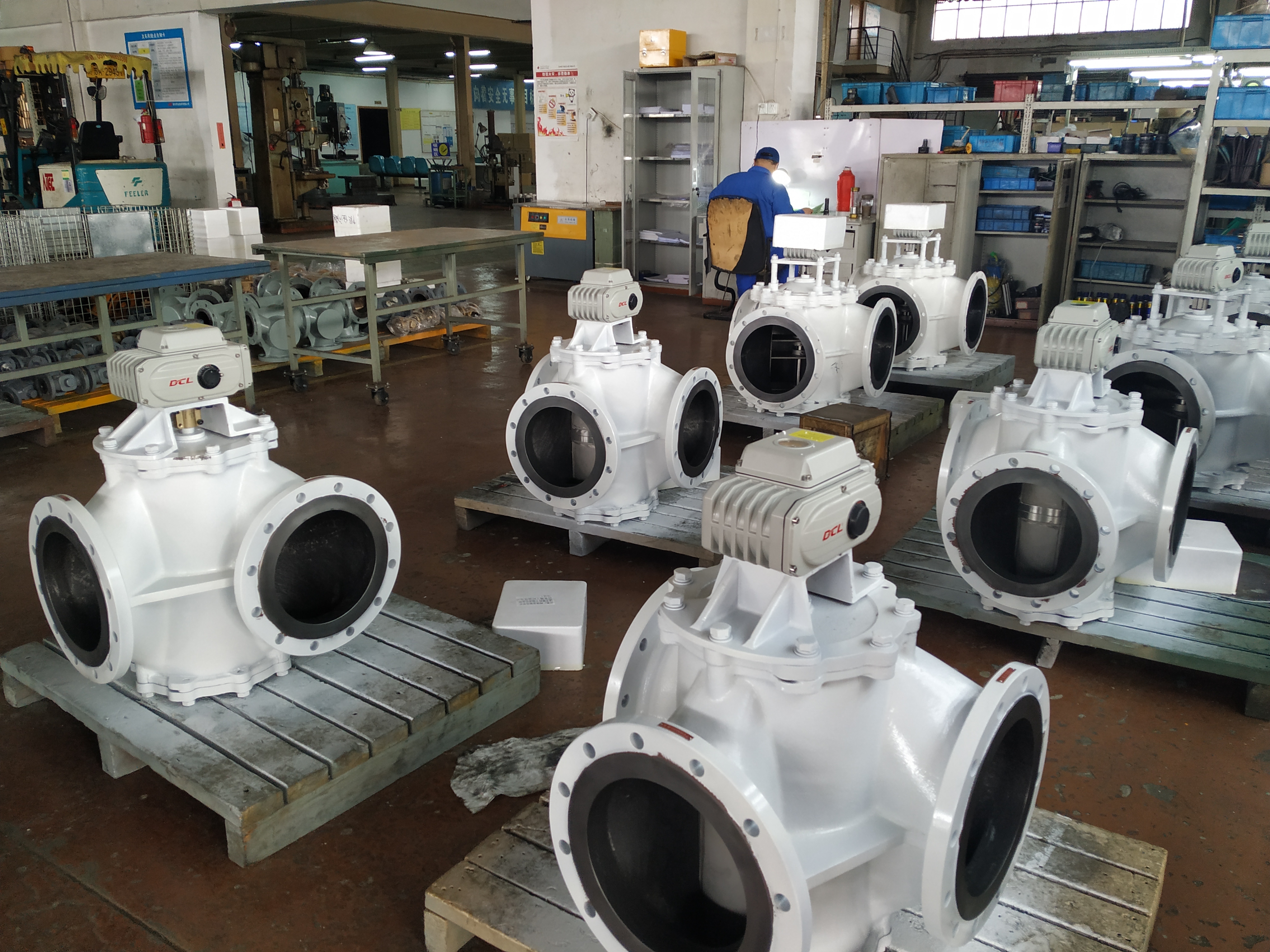

Actuateur électrique maritime compact pour les soupapes à bille et à papillon du système de refroidissement
| Lieu d'origine | WUHAN, CHINE |
|---|---|
| Nom de marque | DCL |
| Certification | CE/ROHS/CSA/IP67 |
| Numéro de modèle | DCL tout actionneur électrique |
| Quantité de commande min | 1 pièce |
| Détails d'emballage | Carton/Palette |
| Délai de livraison | 7 jours ouvrables |
| Conditions de paiement | D/P, T/T, Western Union, |
| Capacité d'approvisionnement | 5000 pièces/mois |
| Alimentation | 24VAC / 110VAV / 220VAC / 380VAC / 24VDC | Angle d'installation | 360° |
|---|---|---|---|
| Couple standard | Pour les appareils de traitement des déchets électromagnétiques, le réglage de l'échantillon doit êt | Heure standard | 15S à 75S |
| Poids total | 1,2 kg à 20 kg | Puissance du moteur | 6W à 140W |
| Température ambiante | -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F | Degré de protection | IP67 NEMA4 / 4X |
Actionneur compact marin motorisé pour navires, navires de guerre et porte-avions
Caractéristiques
- Quart de tour avec limites mécaniques pour vanne papillon et vanne à boisseau sphérique 2 voies/3 voies
- Boîtier en aluminium moulé sous pression dur et résistant aux hautes pressions avec indice d'étanchéité IP67 et NEMA 4X
- Revêtement en poudre de polyester thermocollé, résistance à la corrosion niveau C3 avec test de brouillard salin de 1000 heures
- Moteur asynchrone à cage d'écureuil entièrement fermé et robuste avec protection contre les surcharges thermiques, taux de service 80%, isolation classe F.
- Plus de 10000 cycles d'ouverture/fermeture complète avec couple nominal.
- Train d'engrenages entièrement métallique avec engrenage à vis sans fin autobloquant, reste en position dernière position connue une fois l'alimentation coupée, aucun frein supplémentaire nécessaire
- Performances CEM leaders mondiaux, test de surtension 2500V, test EFT 4000V, test ESD 4000V
- Indicateur visuel de position de vanne/indicateur plat ou indicateur convexe disponible
- Manœuvre manuelle standard avec clé ou volant
- Montage multi-brides ISO5211
- Certifié CSA selon UL 429 et marqué CE/conforme RoHS 3
Description
Les actionneurs électriques compacts marins DCL sont conçus pour les vannes à boisseau sphérique, les vannes papillon et les vannes à trois voies compatibles dans les systèmes de refroidissement et de régulation de température à bord des navires. Les applications typiques comprennent les circuits d'eau douce, d'eau de mer et d'huile lubrifiante desservant les groupes électrogènes, les moteurs diesel et les équipements de turbine.
La conception quart de tour fournit des interfaces de montage ISO 5211 pour les vannes compatibles. Les configurations de modulation reçoivent des commandes et déplacent la vanne à l'ouverture requise. La documentation du produit spécifie une erreur de positionnement de base n'excédant pas ±1% et une erreur de répétabilité n'excédant pas 1%. Les performances réelles de contrôle de température dépendent également des caractéristiques d'écoulement de la vanne, des capteurs, de la logique de contrôle et de la charge du système.
Le boîtier compact en alliage d'aluminium prend en charge l'intégration dans les ensembles d'équipements marins. La protection du boîtier, le revêtement, le fonctionnement manuel et la compatibilité électromagnétique doivent être confirmés pour le modèle sélectionné afin de correspondre à l'humidité, à l'exposition au sel et aux conditions d'alimentation à bord. Pour les circuits d'eau de mer, les matériaux du corps de la vanne, les composants internes et les joints nécessitent une évaluation séparée de la compatibilité avec le milieu.
DCL a participé à la rédaction des normes chinoises pour les vannes papillon et les vannes à boisseau sphérique à commande électrique marine. Toute approbation de société de classification doit être vérifiée par rapport au certificat valide pour l'ensemble de vanne complet fourni. Les approbations détenues par les ensembles de vannes clients ne doivent pas être présentées comme une certification de l'actionneur seul.
Spécification
| Type d'actionneur | Temps/Couple standard | Temps/Couple optionnel | Angle de rotation (plage max.) | Poids total | Alimentation | Circuit de commande sélectionné |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Réglable | 1.2Kg | DC12V/DC24V/AC24V AC110V/AC220V | Types A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Réglable | 2.5Kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Réglable | 4.5Kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Réglable | 9Kg | DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Réglable | 19Kg | DC24V/AC110V/AC220V/AC380V | Types A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Liste des paramètres de performance du type de réglage (Type E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Réglable | 4.5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
| Type d'actionneur | Vanne papillon (≤PN1.0MPa) | Vanne à boisseau sphérique (≤PN1.6MPa) | Vanne de ventilation (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-200 | DN350~400 | DN250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
![]()
![]()
