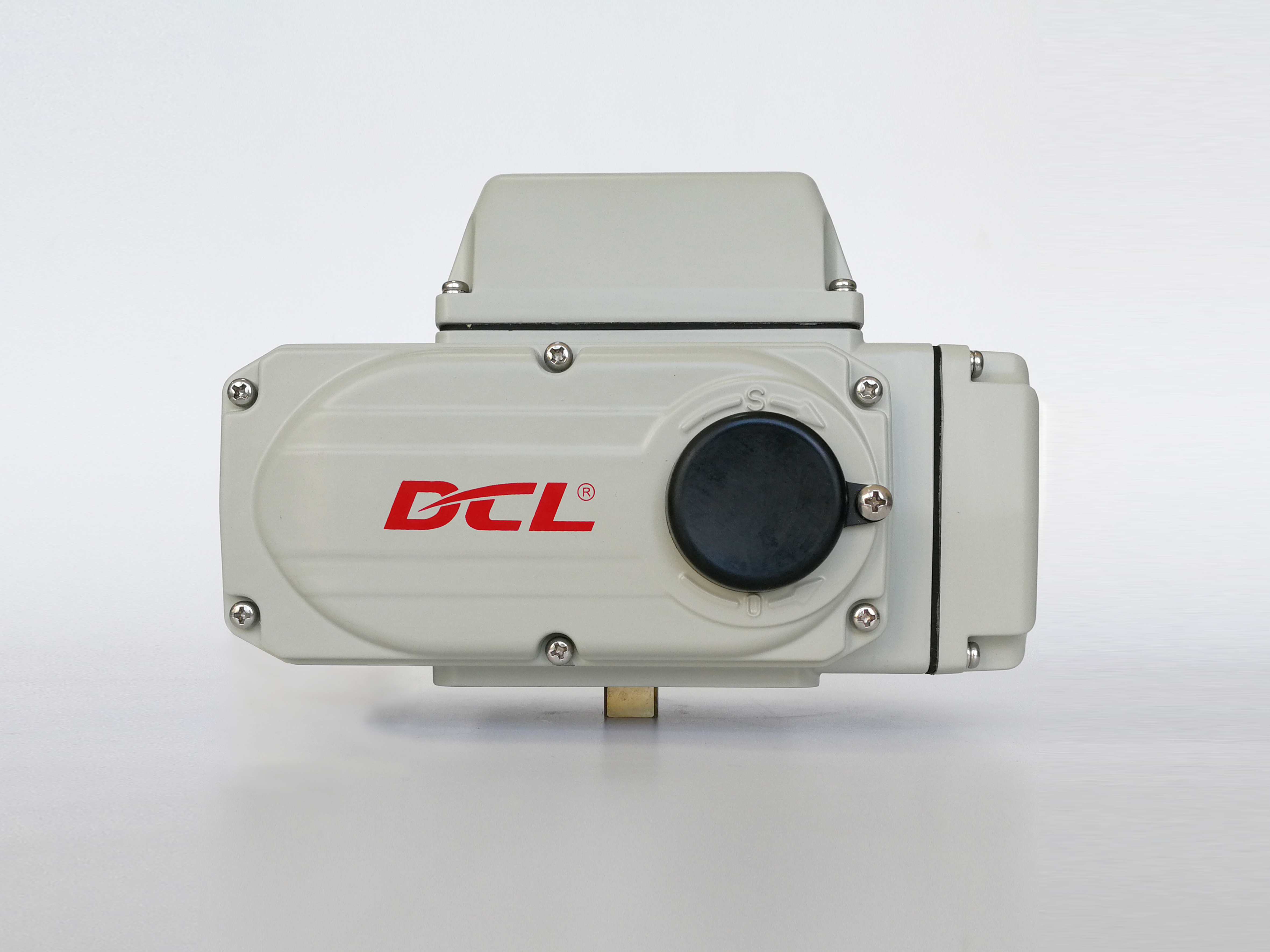

Appareil d'actionnement électrique à ouverture rapide IP67 2 8 s 25 80 Nm

  • IP67 Quick-Opening Electric Actuator 2–8 s 25–80 Nm
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-K40
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union,
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Nom Actionneur électrique ouvert et proche Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC
taper Actionneur de vitesse rapide Opération Fonctionnement de 1/4 de virage
Degré de protection IP67 Vie Plus de 10000 fois le cycle de vie
Mettre en évidence

Actuateur électrique à ouverture rapide IP67

,

actionneur électrique à couple de 25 à 80 Nm

,

actionneur à ouverture rapide 2 ∼ 8 secondes
Laisser un message
Description de produit

Caractéristiques du produit DCL-K10

  • Disponible en configurations 25 Nm/2 s, 50 Nm/4 s et 80 Nm/8 s.

  • Course réglable de 0 à 90° ; les temps de fonctionnement sont basés sur une course complète de 90°.

  • Prend en charge DC24V, AC24V, AC110V, AC220V et AC380V.

  • Circuit de commande de type G pour fonctionnement DC24V.

  • Circuits de commande de type A/B pour AC24V, AC110V et AC220V.

  • Circuit de commande triphasé de type H pour AC380V.

  • IP67 en standard, IP68 en option.

  • Plage de température ambiante spécifiée de -25°C à +55°C.

  • Interfaces de montage direct ISO 5211 F05/F07.

  • Options d'entraînement carré de 9x9, 11x11 et 14x14 mm.

  • Deux connecteurs de câble étanches G1/2 pour le câblage d'alimentation et de signal.

  • Chauffage anti-condensation, indicateur en dôme et fonctionnement manuel en option.

Spécifications clés

Paramètre Spécification DCL-K10
Temps d'ouverture rapide/couple 25 Nm/2 s ; 50 Nm/4 s ; 80 Nm/8 s
Base du temps de fonctionnement Course complète 0-90°
Angle de course Réglable 0-90°
Alimentation DC24V, AC24V, AC110V, AC220V, AC380V
Puissance moteur 25 W pour les versions DC et AC principales ; 15 W pour AC380V
Circuit de commande DC24V : Type G ; AC monophasé : Type A/B ; AC380V : Type H
Indice de protection du boîtier IP67 standard ; IP68 en option
Température ambiante -25°C à +55°C
Poids total Environ 4,5 kg
Orientation d'installation 360°
Entrées de câble Deux connecteurs de câble étanches G1/2
Bride de montage ISO 5211 F05/F07
Entraînement carré 9x9, 11x11 ou 14x14 mm
Hauteur de tige autorisée ≤19 mm
Fonctions optionnelles Chauffage anti-condensation, indicateur en dôme, fonctionnement manuel

Description du produit

Le DCL-K10 est un actionneur électrique à ouverture rapide pour les petites vannes quart de tour et les équipements automatisés nécessitant un temps de réponse court et défini. Les configurations disponibles fournissent une course complète de 90° à 25 Nm en deux secondes, 50 Nm en quatre secondes ou 80 Nm en huit secondes.

Les options d'alimentation comprennent DC24V, AC24V, AC110V, AC220V et AC380V. Le circuit de commande dépend de l'alimentation : le type G est utilisé pour DC24V, le type A/B pour les versions AC monophasées listées et le type H pour le fonctionnement triphasé AC380V.

L'actionneur dispose d'une course réglable de 0 à 90° et d'interfaces de montage direct ISO 5211 F05/F07. L'indice IP67 est standard, l'IP68 est optionnel, et la plage de température ambiante spécifiée est de -25°C à +55°C. Deux connecteurs de câble étanches G1/2 séparent le câblage d'alimentation et de signal.

Le couple disponible est directement lié au temps de fonctionnement. La version de deux secondes fournit 25 Nm et ne doit pas être décrite comme un actionneur de 80 Nm en deux secondes. La configuration correcte doit être sélectionnée en fonction du couple de fonctionnement maximal de la vanne et du temps de réponse requis.

La documentation du produit indique que la plage d'ouverture rapide ne convient pas aux vannes papillon ou à d'autres vannes nécessitant un actionneur autobloquant. Avant la sélection, les ingénieurs doivent confirmer que le couple du processus ne peut pas entraîner la vanne en arrière et vérifier la bride de montage, l'entraînement carré et la hauteur de la tige de la vanne.
