CSA ATEX IP68 Actuateur électrique à quart de tour à l'épreuve des explosions 50 ‰ 3000 Nm

• Le couple de sortie standard est compris entre 50 et 3000 Nm, avec un couple maximal compris entre 65 et 3900 Nm.

• un boîtier IP68 et une plage de température ambiante indiquée comprise entre -25°C et +55°C.

• Les marques de protection contre les explosions comprennent Ex db h IIC T4 Gb et Ex h tb IIIC T135°C Db.

• Les classifications nord-américaines comprennent la classe I, division 1, groupes C et D, T5/T6, et la classe I, zone 1.

• Disponible avec commande d'allumage, de rétroaction de position ou de modulation.

• Les versions modulatoires acceptent une entrée de 420 mA, 1 5 VDC ou 2 10 VDC et fournissent une rétroaction de position de 4 20 mA.

• L'erreur de modulation de base n'est pas supérieure à ± 1%, l'erreur de répétabilité n'excédant pas 1%.

• Options de montage direct selon l'ISO 5211 et alimentation DC12V, DC24V, AC110V, AC220V ou AC380V selon le modèle.

• Protection contre le surcoulement du couple, chauffage anti-condensation, Modbus RTU et retour à l'abri des pannes.

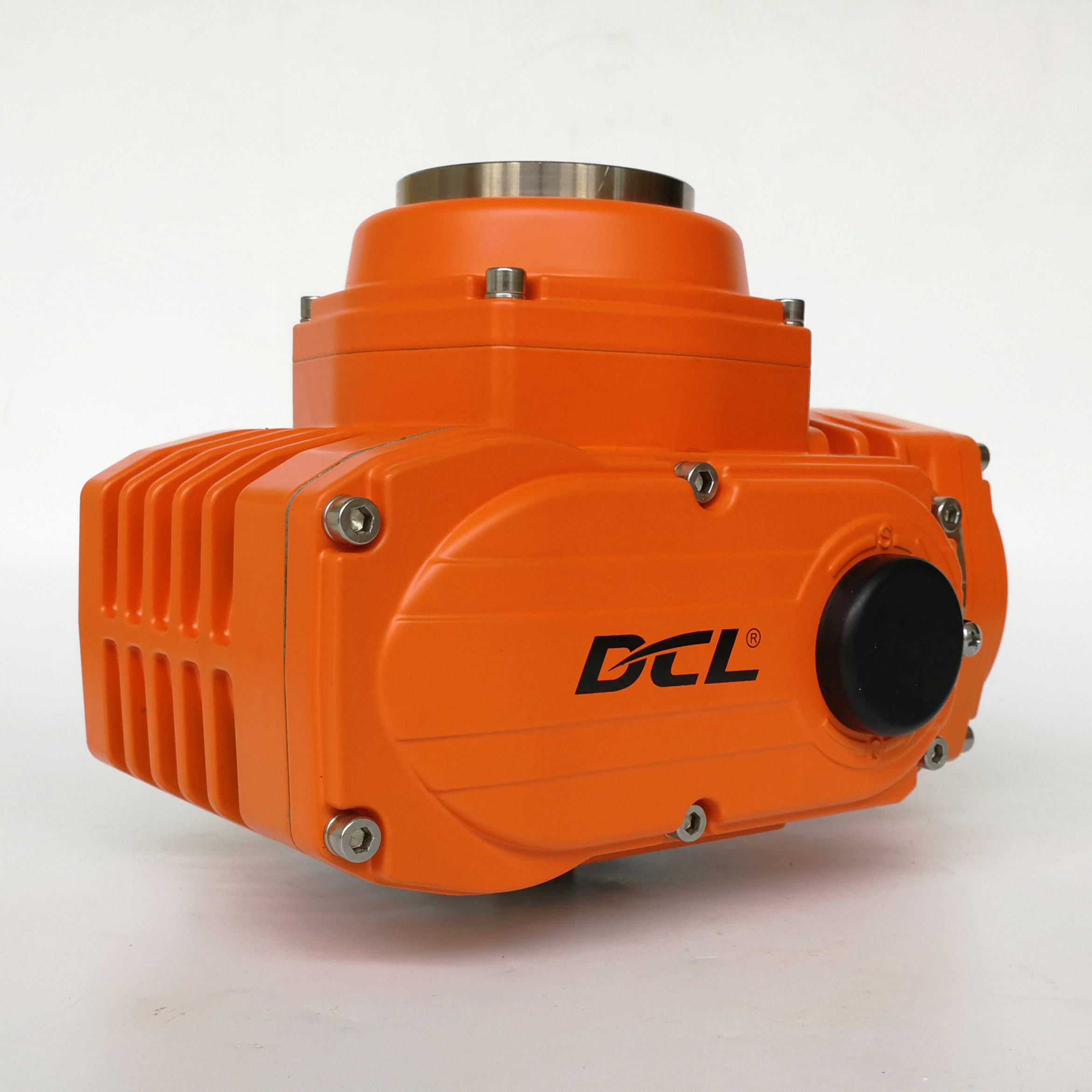

L'actionneur électrique DCL à quart de tour à l'épreuve de l'explosion est conçu pour l'automatisation des vannes dans le secteur pétrolier et gazier, pétrochimique, chimique,métallurgie et autres milieux industriels où des gaz inflammables ou des poussières combustibles peuvent être présentsLa gamme comprend des modèles de DCL-Ex05 à DCL-Ex300, avec un couple de sortie standard de 50 à 3000 Nm.

La série est adaptée à l'automatisation des soupapes à billes, des soupapes papillons, des soupapes de prise et d'autres soupapes rotatives.Marquages ATEX/IECEx et classe I nord-américaine, les configurations de la division 1 sont disponibles pour les projets nécessitant une conformité au lieu dangereux.

Les options de commande comprennent le fonctionnement allumé-arrêté, la rétroaction par contact passif, la rétroaction de résistance et le contrôle de position de modulation.Les commandes 1 ′5 VDC ou 2 ′10 VDC fournissent une rétroaction de 4 ′20 mA sur la position de la vanne.L'erreur de base spécifiée n'est pas supérieure à ± 1%, et l'erreur de répétabilité n'est pas supérieure à 1%.

Une protection facultative contre le surcouple peut interrompre le circuit du moteur lorsqu'une soupape coincée fait atteindre le couple à une limite prédéfinie.Un module de sécurité d'énergie stockée en option peut déplacer la vanne à une ouverture prédéfinieLa certification, la tension, le temps de fonctionnement, le mode de commande et les fonctions optionnelles doivent être confirmés pour le modèle sélectionné.
