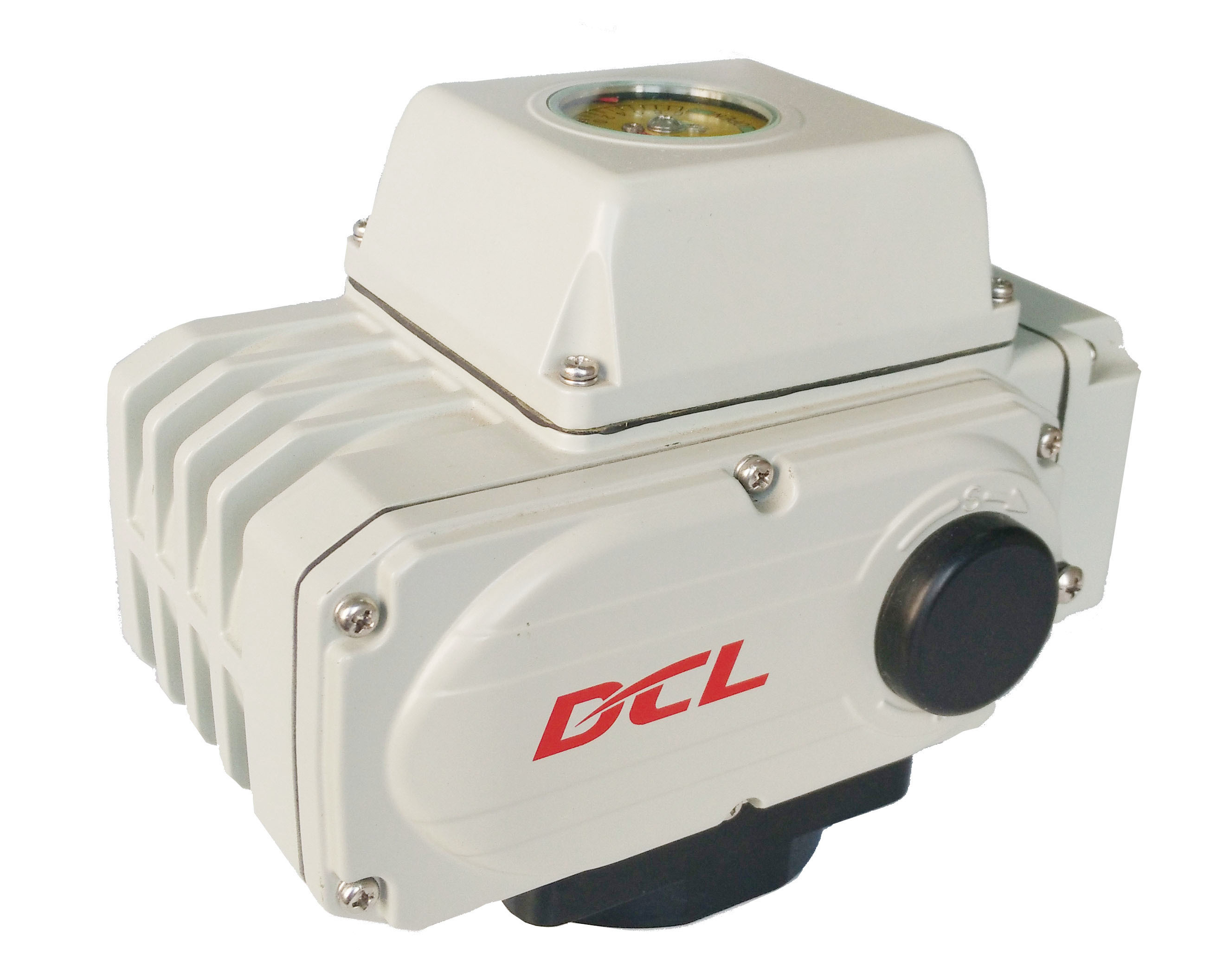

L'actionneur électrique à quart-tour résistant aux intempéries IP67 16 ‰ 3000 Nm

• Le couple de sortie standard est compris entre 16 et 3000 Nm, avec un couple maximal compris entre 24 et 3900 Nm.
• Un boîtier IP67 est standard, avec IP68 disponible sur certaines configurations.
• Plage de température ambiante indiquée comprise entre -25°C et +55°C.
• Conçus pour les soupapes à bille, les soupapes papillon et autres applications à quart de tour.
• Interfaces de montage direct selon la norme ISO 5211, avec dimensions de bride et de moteur selon le modèle.
• Disponible avec commande d'allumage, de rétroaction de position ou de modulation.
• Les versions modulatoires acceptent une entrée de 4 ′ 20 mA, 1 ′ 5 VDC ou 2 ′ 10 VDC et fournissent une rétroaction de 4 ′ 20 mA.
• L'erreur de modulation de base n'est pas supérieure à ± 1%, l'erreur de répétabilité n'excédant pas 1%.
• Les fournisseurs d'alimentation DC12V, DC24V, AC24V, AC110V, AC220V et AC380V dépendent du modèle.
• Optionnel Modbus RTU, protection contre le surducteur, chauffage anti-condensation, fonctionnement manuel et retour à l'abri des pannes.
• Des modèles sélectionnés à ouverture rapide permettent un temps de fonctionnement de 90° aussi court que deux secondes au couple spécifié.
• Opération à 1/4 tour avec limites mécaniques
• Valve à bille automatique et valve papillon pour régler ou couper le débit
• Tous les engrenages de secteur de ver en alliage de bronze sont très durables et résistant à la friction de haute force
• Plus de 10000 cycles de vie ouverts et fermés complets à pleine charge nominale avec taux de charge de 80%
• Taille compacte pour l'espace limite avec un boîtier en alliage d'aluminium IP67/type 4X résistant aux intempéries
• Protection contre la corrosion alliage d'aluminium robuste avec revêtement en polyester thermiquement lié
• Trains à engrenages entièrement métalliques avec engrenages à verrouillage automatique
• Indicateur visuel de la position de la vanne
• Deux interrupteurs de limite électriques pour confirmer la position de la vanne, aucun freinage supplémentaire n'est requis
• Tout le monde doit contrôler la commande manuelle.
• Liste CSA/conformité UL/marquage CE/test RoHS 3.0
• Mise à jour: Les modèles d'alimentation DC12V DCL-02, DCL-05, DCL-10 et DCL-20 ont obtenu la certification CSA.
• Mise à jour:Les modèles d'alimentation DC24V DCL-100/200/300 ont obtenu la certification CSA.

L'actionneur électrique DCL résistant aux intempéries à quart de tour est conçu pour l'automatisation des vannes dans le traitement de l'eau, les systèmes de traitement des eaux usées, la climatisation, l'automatisation des bâtiments, la production d'énergie, les équipements maritimes,transformation du papier et applications industrielles générales.

La gamme comprend des modèles de DCL-02 à DCL-300, avec un couple de sortie standard de 16 à 3000 Nm. IP67 est standard sur la gamme principale de produits, tandis que IP68 est disponible sur certaines configurations.La plage de température ambiante indiquée est comprise entre -25°C et +55°C.

L'ISO 5211 propose des interfaces de montage direct pour les soupapes à bille, les soupapes papillon et autres soupapes rotatives compatibles.La hauteur du tuyau de soupape et le couple de fonctionnement requis doivent être vérifiés avant de commander.

Les configurations de commande comprennent le fonctionnement allumé-éteint, la rétroaction par contact passif, la rétroaction de résistance et le contrôle de modulation.Les commandes 1 ′5 VDC ou 2 ′10 VDC fournissent une rétroaction de 4 ′20 mA sur la position de la vanne.L'erreur de base spécifiée n'est pas supérieure à ± 1%, et l'erreur de répétabilité n'est pas supérieure à 1%.

Les fonctions optionnelles comprennent un chauffe-eau anti-condensation pour les environnements humides, la communication Modbus RTU, la protection contre le surduit de couple, le fonctionnement manuel et le retour en toute sécurité de l'énergie stockée.IP68 ne doit pas être interprété comme une homologation pour un service sous-marin permanent à moins que la profondeur et la durée d'immersion requises ne soient confirmées séparément..
