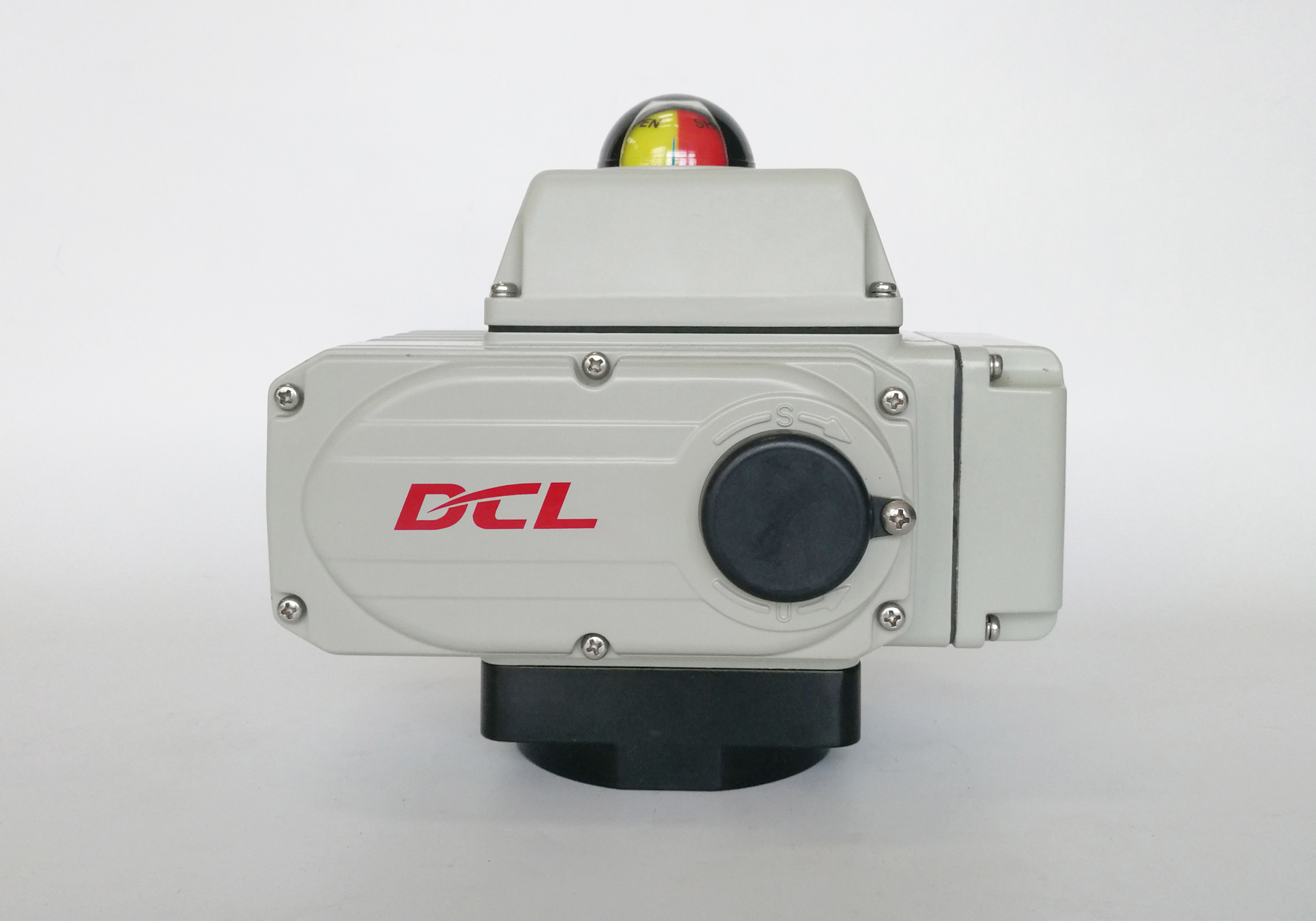

CSA 30S 100Nm 1/4 tour avec limitation mécanique actionneur compact

  • CSA 30S 100Nm 1/4 turn operation with mechanical limits compact actuator
  • CSA 30S 100Nm 1/4 turn operation with mechanical limits compact actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle DCL tout actionneur électrique
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union,
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC Angle d'installation 360°
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Poids total 1,2 kg à 20 kg
Puissance du moteur 6W à 140W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Degré de protection IP67 NEMA4 / 4X
Laisser un message
Description de produit

Actuateur compact équipé d'un moteur de type à induction réversible non ventilé

Caractéristiques

  • Opération à 1/4 tour avec limites mécaniques
  • Valve à bille automatique et valve papillon pour régler ou couper le débit
  • Tous les engrenages de secteur de ver en alliage de bronze sont très durables et résistant à la friction de haute force
  • Plus de 10000 cycles de vie ouverts et fermés complets à pleine charge nominale avec taux de charge de 80%
  • Taille compacte pour l'espace limite avec un boîtier en alliage d'aluminium IP67/type 4X résistant aux intempéries
  • Protection contre la corrosion alliage d'aluminium robuste avec revêtement en polyester thermiquement lié
  • Trains à engrenages entièrement métalliques avec engrenages à verrouillage automatique
  • Indicateur visuel de la position de la vanne
  • Deux interrupteurs de limite électriques pour confirmer la position de la vanne, aucun freinage supplémentaire n'est requis
  • Tout le monde doit contrôler la commande manuelle.
  • Liste CSA/conformité UL/marquage CE/test RoHS 3.0
  • Mise à jour: Les modèles d'alimentation DC12V DCL-02, DCL-05, DCL-10 et DCL-20 ont obtenu la certification CSA.
  • Mise à jour:Les modèles d'alimentation DC24V DCL-100/200/300 ont obtenu la certification CSA.

Définition

Les actionneurs électriques compacts DCL sont conçus pour une intégration fiable dans les systèmes modernes d'automatisation des bâtiments et de climatisation.ils permettent un contrôle précis de la température intérieure, volume d'air, débit d'eau et équilibre du système hydronique.

Modulation à haute fréquence et longue durée de vie
Pour les applications nécessitant un positionnement fréquent et précis des vannes, les actionneurs DCL utilisent des moteurs lourds avec un cycle de fonctionnement allant jusqu'à 70%.Cela permet une modulation fréquente et un positionnement répété tout en maintenant des performances stables sur de longues périodes de fonctionnementLeur conception mécanique et électrique durable contribue à réduire les besoins d'entretien et à réduire le coût total de possession sur la durée de vie de l'actionneur.

Fonctionnement fiable pour les applications intérieures et extérieures
Conçus pour des environnements HVAC exigeants, les actionneurs électriques compacts DCL conviennent aux installations intérieures et extérieures.Un chauffe-eau anti-condensation en option peut être intégré pour aider à prévenir l'accumulation d'humidité interne et réduire le risque de corrosion liée à la condensation..

Conformité avec les normes internationales de sécurité
Les actionneurs électriques HVAC DCL sont testés conformément aux exigences UL et CSA applicables et sont couverts par la certification CSA.Ils sont également vérifiés indépendamment par SGS pour leur conformité aux exigences CE et RoHS, en faveur de l'utilisation dans les projets internationaux d'automatisation des bâtiments et de climatisation.

Spécification

Type d'actionneur Temps/couple standard Temps/couple facultatif L'angle de rotation (max. gamme) Poids total Énergie Circuit de commande sélectionné
Le DCL-02 15S/18Nm Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 0 à 90° réglable 1.2 kg Les réglages de tension sont définis comme suit: Types de A/B/E/G
Le DCL-05 20S/50Nm Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air. 0 à 360° réglable 2.5kg Les régulateurs de fréquences sont des régulateurs de fréquences qui sont des régulateurs de fréquences. Les types de A/B/C/D/E/F/G/H
Le DCL-10 30S/100Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 360° réglable 4.5kg Les régulateurs de fréquences sont des régulateurs de fréquences qui sont des régulateurs de fréquences. Les types de A/B/C/D/E/F/G/H
Le DCL-20 30S/200Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 90° réglable 9 kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-40 30S/400Nm Le nombre de cycles est calculé en fonction de la fréquence. 9.5kg
Le DCL-60 45S/600Nm
10 kilos
Le DCL-100 30S/1000Nm 15S/500Nm 0 à 90° réglable 19 kg

Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur.

Le système de freinage doit être équipé d'un système de freinage de freinage.

 Les types de A/B/C/D/E/F/H
Le DCL-200 90S/2000Nm
19.5kg
Le DCL-300 110S/3000Nm
20 kg
Paramètres de performance Liste du type de réglage ((Type E)
Le DCL-10GE 30S/0 à 100Nm 15S/0 à 100Nm 0 à 90° réglable 4.5kg DC24V ± 10% Type génétique
Le DCL-40GE 30S/100 à 600Nm 15S/100 à 400 Nm 9.5kg
