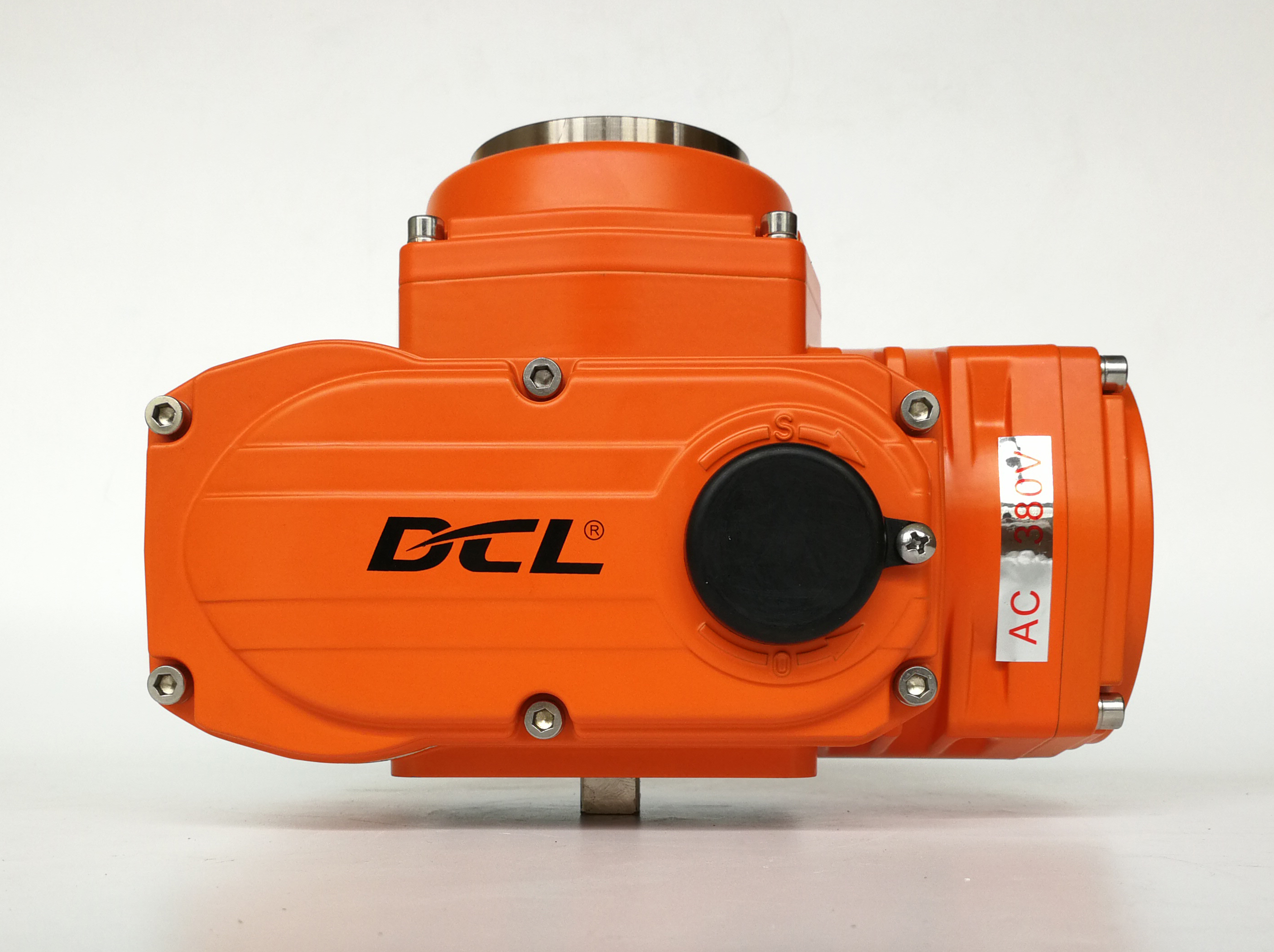

CSA ATEX AC110V modulateur 400Nm 30S Actuateur électrique résistant à l'explosion

• Fonctionnement à quart de tour avec limites mécaniques
• Moteur robuste avec protection contre la surcharge thermique
• Boîtier robuste en alliage d'aluminium IP68/NEMA 4X avec revêtement en poudre
• Indice de protection contre les explosions ExdIICT4 pour le système de zone et le groupe C, D T4 pour le système de division
• Protection contre les surcouples disponible
• Chauffage anti-condensation en option
• Installation directe standard ISO5211
• Manœuvre manuelle avec clé Allen ou volant
• Certification CSA
• Mise à jour : Les modèles d'alimentation DC12V DCL-Ex05, DCL-Ex10 et DCL-Ex20 ont obtenu la certification CSA.

Les actionneurs électriques antidéflagrants DCL peuvent être équipés en option d'un système de protection contre les surcouples intégré.

Dans les applications de pipelines à usage intensif, les vannes peuvent se bloquer en raison de la cristallisation du milieu, de dépôts ou de particules étrangères. Lorsque le couple de fonctionnement de la vanne augmente brusquement et atteint la limite prédéfinie, le commutateur de couple interrompt immédiatement l'alimentation du moteur. Cela permet d'éviter d'endommager la tige de la vanne et de protéger la transmission interne des engrenages contre une charge mécanique excessive.

Pour une protection supplémentaire du moteur, des protecteurs thermiques PTC à haute sensibilité sont intégrés directement dans les enroulements du moteur. Si le moteur se bloque et que la température de l'enroulement atteint 105 °C, le circuit de protection coupe automatiquement l'alimentation. Une fois que la température de l'enroulement descend à environ 80 à 90 °C, le circuit se réinitialise automatiquement, permettant à l'opération de reprendre. Ensemble, la protection contre les surcouples et la protection thermique du moteur offrent deux couches de protection indépendantes contre la surcharge mécanique et le surchauffage anormal du moteur.

Les actionneurs électriques antidéflagrants DCL sont conçus pour être utilisés dans des atmosphères explosives de gaz et de poussières combustibles, à l'exclusion des applications dans les mines de charbon souterraines. Leur conception antidéflagrante les rend adaptés à plus de 90 % des applications industrielles typiques en zone dangereuse.

Pour empêcher une ignition interne de se propager à l'atmosphère explosive environnante, la chambre du moteur, le compartiment des composants électroniques et le compartiment des bornes sont conçus et fabriqués conformément aux exigences strictes de protection contre les flammes Ex d. Des joints cylindriques usinés avec précision sont utilisés aux interfaces critiques du boîtier.

Le jeu et la longueur d'engagement de chaque joint de protection contre les flammes sont soigneusement contrôlés pour limiter la propagation des flammes. Combiné à un boîtier robuste en alliage d'aluminium moulé sous pression, l'actionneur est conçu pour résister à la pression transitoire élevée générée par une explosion interne sans compromettre l'intégrité du boîtier, contenant ainsi les sources d'inflammation à l'intérieur du boîtier.

Les actionneurs électriques antidéflagrants DCL sont classés IP68 et portent la certification nord-américaine CSA. Ils sont conformes aux exigences ANSI/UL 60079-1 et CSA C22.2 No. 30 et conviennent aux emplacements dangereux classés selon les systèmes de division et de zone, y comprisClasse I, Division 1 etClasse I, Zone 1 applications.
