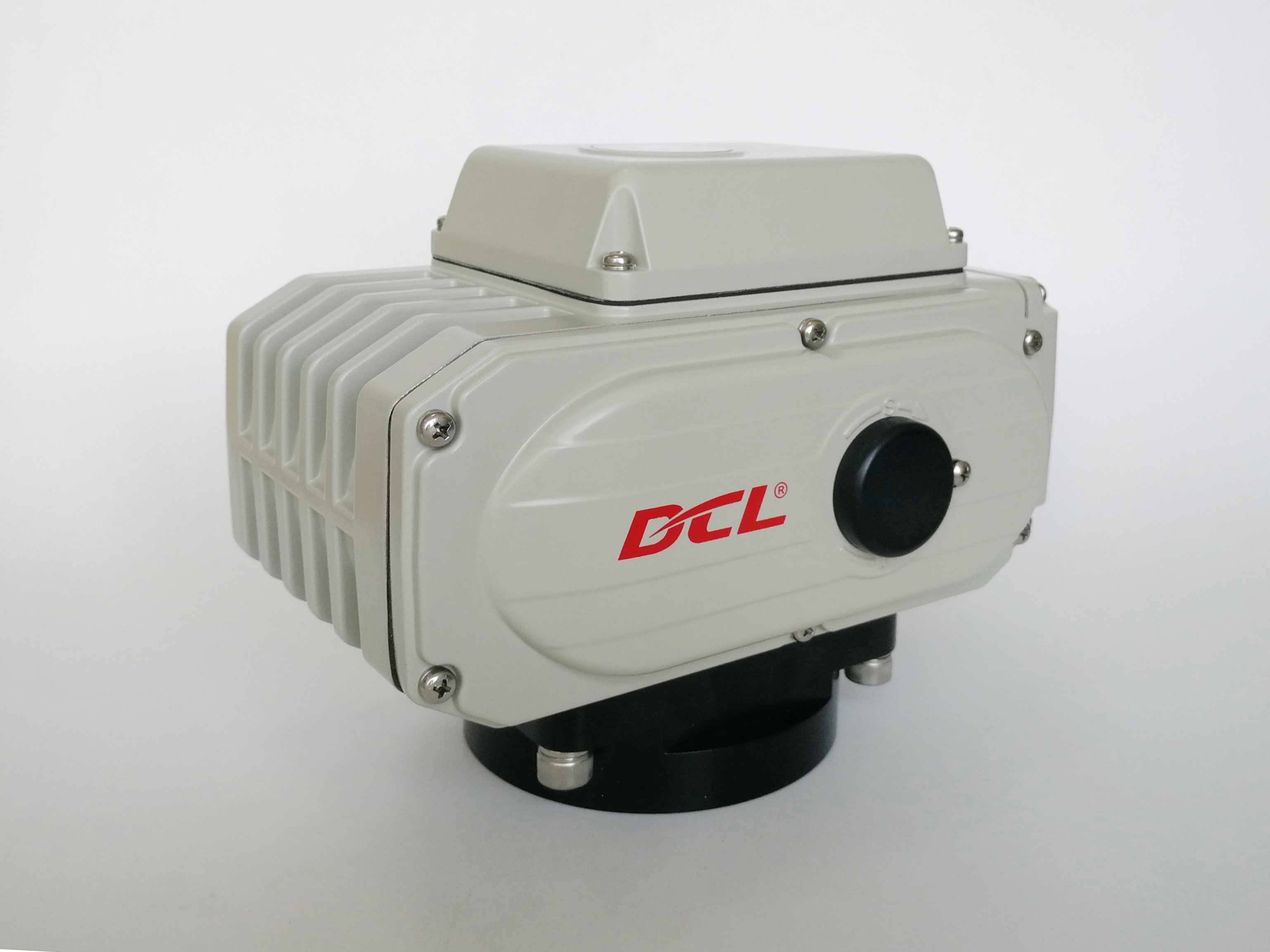

Un actionneur compact équipé d'un moteur d'induction réversible non ventilé facile à entretenir

  • A maintenance-friendly non-ventilated reversible induction motor equipped compact actuator
  • A maintenance-friendly non-ventilated reversible induction motor equipped compact actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle DCL tout actionneur électrique
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC Angle d'installation 360°
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Poids total 1,2 kg à 20 kg
Puissance du moteur 6W à 140W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Degré de protection IP67 NEMA4 / 4X
Laisser un message
Description de produit

Actuateur compact alimenté par un moteur d'induction réversible non ventilé facile à entretenir

Caractéristiques

  • Opération à 1/4 tour avec limites mécaniques
  • Valve à bille automatique et valve papillon pour régler ou couper le débit
  • Tous les engrenages de secteur de ver en alliage de bronze sont très durables et résistant à la friction de haute force
  • Plus de 10000 cycles de vie ouverts et fermés complets à pleine charge nominale avec taux de charge de 80%
  • Taille compacte pour l'espace limite avec un boîtier en alliage d'aluminium IP67/type 4X résistant aux intempéries
  • Protection contre la corrosion alliage d'aluminium robuste avec revêtement en polyester thermiquement lié
  • Trains à engrenages entièrement métalliques avec engrenages à verrouillage automatique
  • Indicateur visuel de la position de la vanne
  • Deux interrupteurs de limite électriques pour confirmer la position de la vanne, aucun freinage supplémentaire n'est requis
  • Tout le monde doit contrôler la commande manuelle.
  • Liste CSA/conformité UL/marquage CE/test RoHS 3.0
  • Mise à jour: Les modèles d'alimentation DC12V DCL-02, DCL-05, DCL-10 et DCL-20 ont obtenu la certification CSA.
  • Mise à jour:Les modèles d'alimentation DC24V DCL-100/200/300 ont obtenu la certification CSA.

Définition

Actuateurs électriques compacts pour systèmes d'automatisation des bâtiments

Les actionneurs électriques compacts DCL sont conçus pour une intégration fiable dans les systèmes d'automatisation des bâtiments modernes.Ces actionneurs permettent un contrôle précis de la température intérieure., le volume d'air, le débit d'eau et l'équilibrage hydraulique dans les applications de climatisation et de gestion des bâtiments.

Performance de modulation à haute fréquence et longue durée de vie

Conçus pour des applications de réglage fréquent, les actionneurs DCL sont équipés de moteurs durables avec un cycle de fonctionnement de 70%, ce qui permet un fonctionnement stable dans des conditions de modulation répétées.La structure d'entraînement optimisée favorise les performances à long terme tout en contribuant à réduire les besoins en maintenance et les coûts d'exploitation globaux tout au long du cycle de vie de l'équipement.

Protection fiable pour les applications intérieures et extérieures

Conçus pour divers environnements d'installation, les actionneurs électriques compacts DCL conviennent à des applications intérieures et extérieures.Un chauffe-eau anti-condensation en option est disponible pour réduire l'accumulation d'humidité interne et aider à protéger les composants électriques dans des environnements humides.

Normes mondiales de sécurité et conformité

Les actionneurs électriques DCL HVAC sont développés selon les exigences internationales de sécurité.La vérification de la conformité par SGS pour les exigences CE et RoHS soutient davantage leur application dans les projets mondiaux d'automatisation des bâtiments.

Spécification

Type d'actionneur Temps/couple standard Temps/couple facultatif L'angle de rotation (max. gamme) Poids total Énergie Circuit de commande sélectionné
Le DCL-02 15S/18Nm Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 0 à 90° réglable 1.2 kg Les réglages de tension sont définis comme suit: Types de A/B/E/G
Le DCL-05 20S/50Nm Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air. 0 à 360° réglable 2.5kg Les régulateurs de fréquences sont des régulateurs de fréquences qui sont des régulateurs de fréquences. Les types de A/B/C/D/E/F/G/H
Le DCL-10 30S/100Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 360° réglable 4.5kg Les régulateurs de fréquences sont des régulateurs de fréquences qui sont des régulateurs de fréquences. Les types de A/B/C/D/E/F/G/H
Le DCL-20 30S/200Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 90° réglable 9 kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-40 30S/400Nm Le nombre de cycles est calculé en fonction de la fréquence. 9.5kg
Le DCL-60 45S/600Nm
10 kilos
Le DCL-100 30S/1000Nm 15S/500Nm 0 à 90° réglable 19 kg

Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur.

Le système de freinage doit être équipé d'un système de freinage de freinage.

 Les types de A/B/C/D/E/F/H
Le DCL-200 90S/2000Nm
19.5kg
Le DCL-300 110S/3000Nm
20 kg
Paramètres de performance Liste du type de réglage ((Type E)
Le DCL-10GE 30S/0 à 100Nm 15S/0 à 100Nm 0 à 90° réglable 4.5kg DC24V ± 10% Type génétique
Le DCL-40GE 30S/100 à 600Nm 15S/100 à 400 Nm 9.5kg
