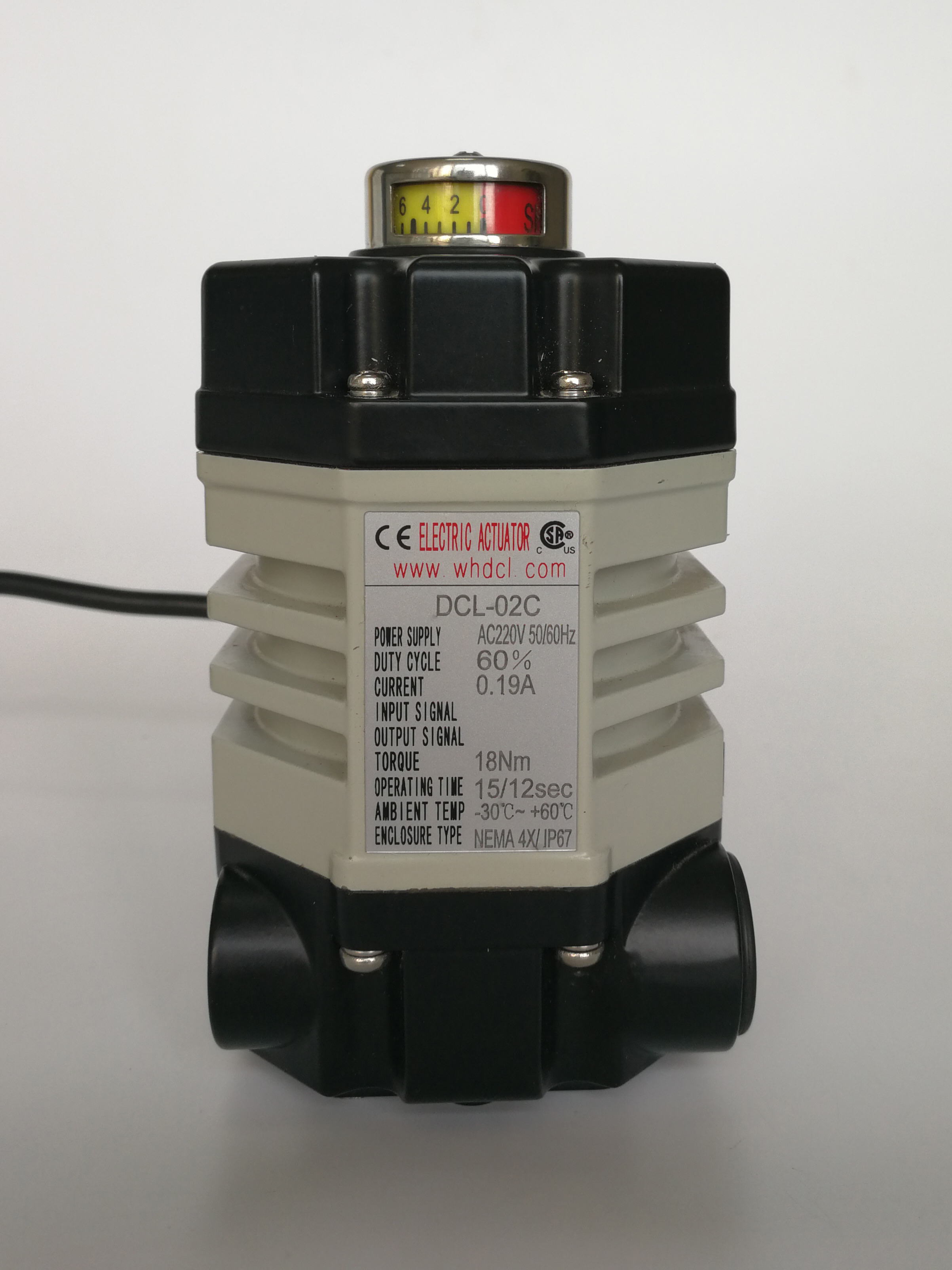

Actionneur électrique CSA Super torque miniature DC/AC 18Nm

  • CSA Super torque miniature DC/AC 18Nm electric actuator
  • CSA Super torque miniature DC/AC 18Nm electric actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02B
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation 24VAC / 110VAC / 220VAC
Puissance du moteur 6W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360° Degré de protection IP67 NEMA4 / 4X
Laisser un message
Description de produit
Actionneur électrique miniature à couple élevé avec deux interrupteurs de fin de course auxiliaires
Description

L'actionneur électrique de la série DCL-02 est un actionneur de vanne compact quart de tour conçu pour les installations où l'espace est limité et pour diverses applications d'automatisation industrielle. Doté d'un boîtier en alliage d'aluminium moulé sous pression, l'actionneur offre une protection IP67 avec une configuration IP68 en option et prend en charge une orientation de montage flexible à 360°. L'interface de montage conforme à la norme ISO5211 permet une intégration rapide avec les vannes papillon, les vannes à boisseau sphérique et autres vannes quart de tour. Disponible avec des options de contrôle Marche/Arrêt, de retour d'information et de contrôle modulé 4-20mA, le DCL-02 délivre un couple de sortie de 15Nm à 25Nm, ce qui le rend adapté aux applications d'automatisation de vannes dans les systèmes CVC, le traitement de l'eau, les équipements industriels et les systèmes de contrôle de processus.

Spécification
Paramètres de performance



Type DCL-02
Alimentation DC24V AC24V AC110V AC220V DC12V
Puissance moteur 8W 6W 6W 6W 8W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.6A
Temps/Couple standard 15S/18Nm
Temps/Couple optionnel 7S/9Nm 60S/18Nm
Angle de rotation ou tours 0～900
Circuit de commande disponible Type G Type A,B Type A,B ,E ,
Poids total 1.2kg
Résistance d'isolement 100MΩ/250VDC 100MΩ/500VDC
Classe de tension de tenue 500VAC 1 minute 1500VAC 1 minute
Classe de protection IP67
Angle d'installation 3600 à n'importe quel angle
Interface électrique Câble 7 conducteurs pour la connexion
Température ambiante -25～+55℃
Fusible 2A 3A 1A 1A
Caractéristiques
  • Fonctionnement quart de tour
  • Deux interrupteurs de fin de course auxiliaires pour confirmer la position de la vanne
  • Boîtier en aluminium moulé sous pression dur haute pression avec protection contre les intempéries IP67 et NEMA 4X
  • Moteur non ventilé avec couple de démarrage élevé et faible force d'inertie
  • Train d'engrenages autobloquant entièrement métallique, reste dans la dernière position connue une fois l'alimentation coupée
  • Indicateur de position de vanne/indicateur plat ou indicateur convexe disponible
  • Manœuvre manuelle
  • Installation directe standard ISO5211
  • Certifié CSA selon UL 429 et CSA C22.2, marque CE
