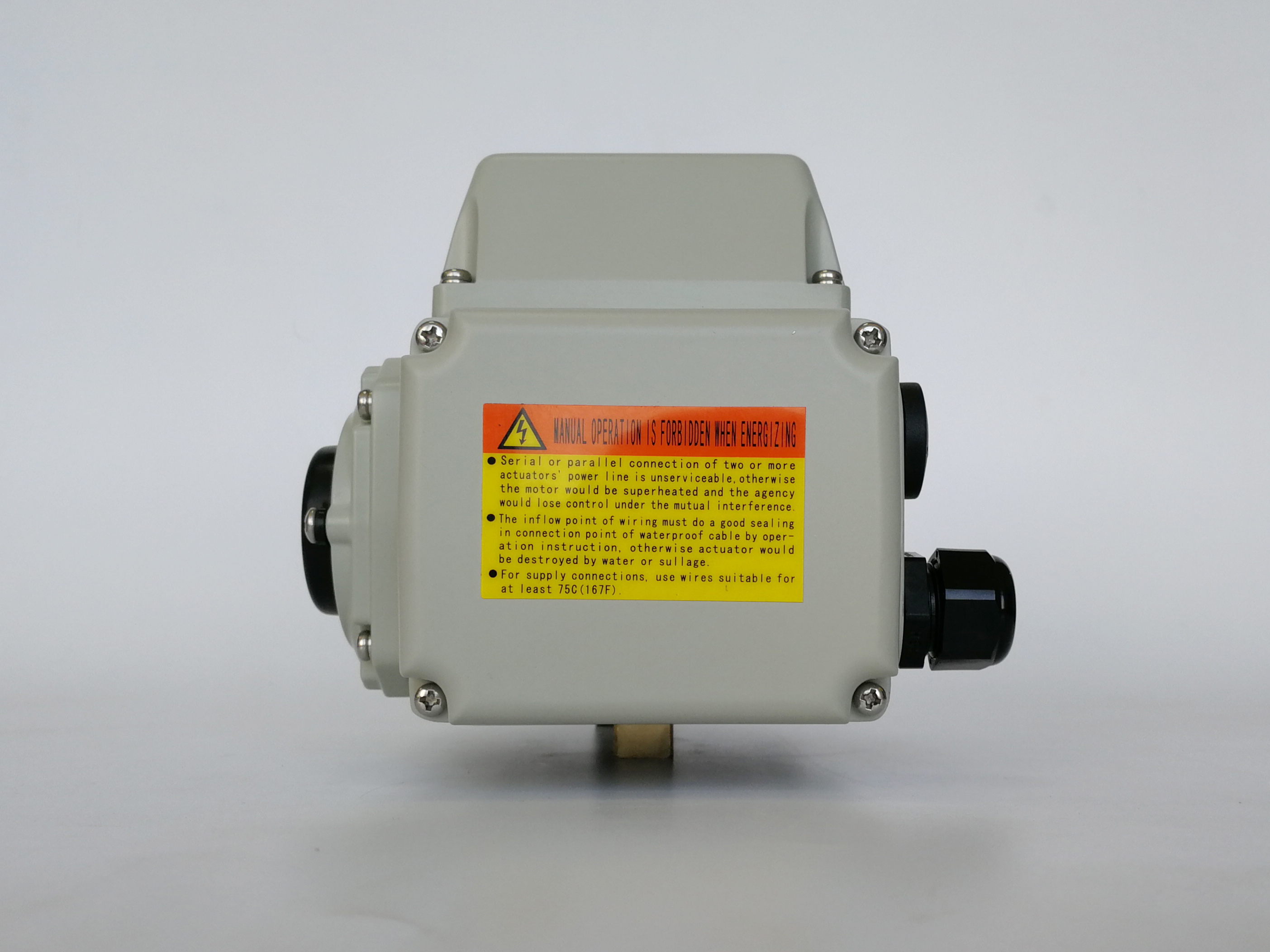

DC24V 30S 100Nm protection contre le couple Actuateur électrique étanche

  • DC24V 30S 100Nm over torque protection Water-proof Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-10B
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union,
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Fonctionnalité Résistant à l'eau IP67 Angle d'installation 360°
Nom actionneur quart de tour Degré de protection IP67 NEMA4 / 4X
Alimentation 24VAC / 110VAV / 220VAC Installation Installation et entretien faciles
Structure Actionneur Couleur Personnalisé
Mettre en évidence

Actuateur électrique DC24V avec protection contre le surduit de couple

,

actionneur à quart de tour imperméable à l'eau 100 Nm

,

Actuateur électrique 30S à conception imperméable
Laisser un message
Description de produit

Actuateur électrique compact étanche à l'eau / protection contre le couple

Paramètres de performance

Paramètres de performance
Le type Le DCL-10
Le pouvoir DC24V DC12V Le système d'alimentation Le système d'alimentation électrique Pour les appareils à commande numérique Pour les appareils électroniques
Puissance du moteur 25 W 25w 25 W 25 W 15 W 25 W
Courant nominal 2.03A 2.60A 2.12A 0.57A 0.10A 0.35A
Temps/couple standard 30S/100Nm
Temps/couple facultatif 15S/50Nm Le nombre de cycles est calculé en fonction du nombre de cycles.
Angle de virage 0 ¢ 900Réglable à 360°
Circuit de commande disponible Type A, B, C, D, E, F, G, H,
Poids total 4.5 kg
Résistance isolante Pour les appareils de commande électrique Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:
Classe de résistance 500 VAC 1 minute 1500 VAC 1 minute 1800 VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 3600sous n'importe quel angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante -25 ̊+55°C
Fonction facultative Protègeur contre les surtensions/chauffage/indicateur de dôme/poignée

Définition

Les actionneurs électriques de série commune DCL sont généralement utilisés pour faire fonctionner des vannes papillon à quart de tour, des vannes à billes, des amortisseurs et des bras pivotants.le moteur tourne dans un sens et entraîne la sortie à travers une boîte de vitesses entièrement métallique équipée d'un engrenage à ver de dernière étapeLe moteur s'arrête automatiquement lorsque les cames internes activent les interrupteurs de limite.entraînant la sortie à sa position d'origine.

Un protecteur contre le surcouplement est disponible en option lorsque le contrôle du couple est nécessaire.Un élément de chauffage électronique PTC est également intégré en tant que chauffeur anticondensation à commande thermostatique, protégeant l'actionneur contre les dommages dus à l'humidité.

Résumé des caractéristiques

Caractéristique: Résistant à l'eau IP67
Angle d'installation: 360°
Poids total: 4.5 à 20 kg
Température ambiante: -25°C ~ +55°C / -13°F ~ +131°F
Énergie électrique: Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de tension.
Structure du bâtiment Appareil d'actionnement
Temps/couple standard: 30S à 75S/100Nm à 2500Nm/885 pouces à 22125 pouces
Nom: Actuateur à quart de tour
Puissance du moteur: 15W à 140W
Grade de protection: Pour les appareils de protection contre les rayonnements ultraviolets
Installation du moteur Facile à installer et à entretenir
Couleur: Personnalisé

Caractéristiques

  • Opération à quart de tour avec limites mécaniques
  • Résistance à l'eau IP67, boîtier en aluminium moulé sous pression/essai à 100% sous l'eau
  • Deux interrupteurs de limite auxiliaires pour confirmer la position de la vanne
  • Indicateur de position visuel de la vanne/plat ou convexe
  • Option de déroulement manuel/roue manuelle
  • Protection contre la surcharge thermique moteur lourd avec protecteur contre la surchauffe PTC
  • Auto-verrouillage de l'ensemble des engrenages métalliques, aucun freinage supplémentaire requis
  • Le protecteur de couple est facultatif pour les actionneurs dont le couple est supérieur à 100 Nm.
  • CSA Répertorié selon UL429 et CSA C22.2, marquage CE, conformité RoHS 3

Application du projet

  1. Les laboratoires universitaires, les laboratoires automobiles.
  2. économie de carburant diesel, etc.
  3. Petits équipements tels que l'économie d'eau, le système de contrôle automatique et le contrôle automatique industriel dans les collèges et les universités.
  4. L'irrigation agricole, la protection de l'environnement, l'approvisionnement en eau et le drainage, les travaux de traitement des eaux.
  5. Appareils d'économie d'eau, équipements d'eau potable, etc.
