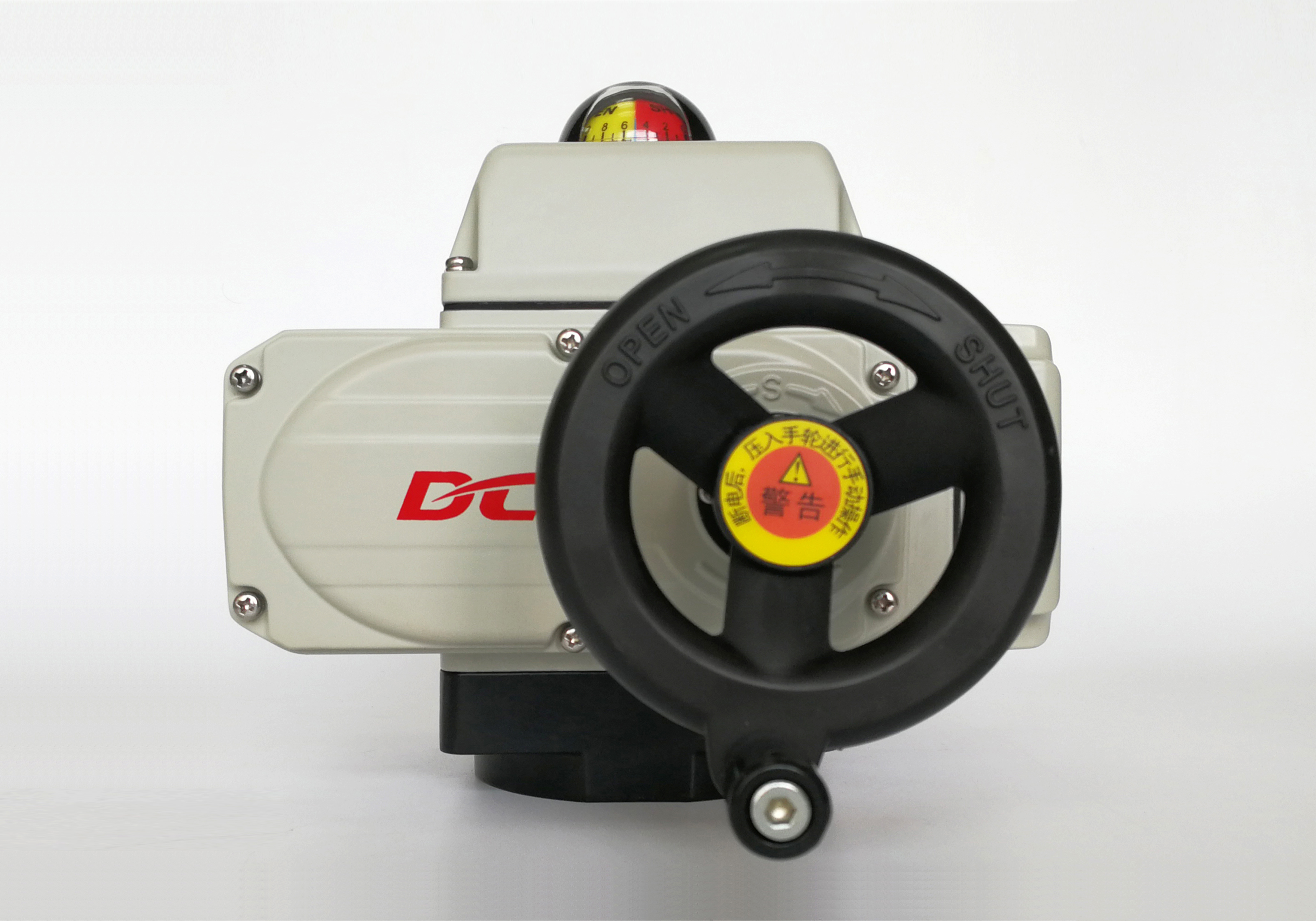

Actionneur de vanne à boisseau sphérique et à papillon CE CSA 30S 100Nm à quart de tour

  • CE CSA 30S 100Nm Ball Valve Butterfly Valve Quarter Turn Actuator
  • CE CSA 30S 100Nm Ball Valve Butterfly Valve Quarter Turn Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle DCL tout actionneur électrique
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC Angle d'installation 360°
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Poids total 1,2 kg à 20 kg
Puissance du moteur 6W à 140W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Degré de protection IP67 NEMA4 / 4X
Mettre en évidence

Actuateur de soupape papillon certifié CE CSA

,

Valve à bille à quart de tour de 100 Nm

,

actionneur compact avec certification CE
Laisser un message
Description de produit

Moteur à induction réversible non ventilé avec actionneur compact

Caractéristiques

  • Fonctionnement quart de tour avec limites mécaniques
  • Automatise les vannes à boisseau sphérique et les vannes papillon pour ajuster ou couper le débit
  • Le secteur d'engrenage à vis sans fin en alliage de bronze est très durable et résistant aux frottements de haute force
  • Plus de 10 000 cycles d'ouverture et de fermeture complets avec charge nominale et facteur de marche de 80%
  • Taille compacte pour les espaces restreints avec boîtier en alliage d'aluminium étanche IP67/type 4X
  • Alliage d'aluminium robuste avec protection contre la corrosion et revêtement polyester thermiquement lié
  • Train d'engrenages entièrement métallique avec engrenage à vis sans fin autobloquant
  • Indicateur visuel de position de vanne
  • Deux interrupteurs de fin de course électriques pour confirmer la position de la vanne, aucun frein supplémentaire requis
  • Commande manuelle par clé Allen
  • Certifié CSA/conforme UL/marqué CE/testé RoHS 3.0

Description

Les actionneurs électriques compacts DCL sont largement utilisés dans l'industrie CVC, couramment associés aux vannes papillon pour réguler la température intérieure, le volume d'air, le débit d'eau et l'équilibre hydraulique dans les systèmes d'automatisation des bâtiments.

Pour obtenir une régulation de température de haute précision, DCL intègre des moteurs robustes avec un facteur de marche de 80% dans ces actionneurs, prenant en charge une modulation continue et à haute fréquence. Leur durée de vie ultra-longue simplifie la maintenance après-vente et réduit considérablement les coûts d'exploitation à long terme.Conçus pour des conditions de travail difficiles, les actionneurs permettent une installation intérieure et extérieure. Un réchauffeur anti-condensation en option est également disponible pour prévenir les dommages dus à l'humidité et à la corrosion.Pour une sécurité mondiale et des performances fiables, tous les actionneurs CVC DCL subissent des tests rigoureux selon les normes UL et CSA et détiennent la certification CSA complète. Ils sont également conformes CE et RoHS, avec une conformité vérifiée par SGS.

Spécification

Type d'actionneur

Temps/Couple standard

Temps/Couple optionnel Angle de rotation (plage max.) Poids total Alimentation Circuit de commande sélectionné DCL-02 15S/18Nm
7S/9Nm 60S/18Nm 0~90° Réglable 1,2Kg DC24V±10% Type MZZ DCL-05 20S/50Nm
4S/20Nm 10S/30Nm 60S/50Nm 0~360° Réglable 2,5Kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H DCL-40 30S/400Nm
15S/50Nm 60S/100Nm 0~360° Réglable 4,5Kg DC24V/AC24V AV110V/AC220V/AC380V Type GE DCL-40 30S/400Nm
15S/100Nm 60S/200Nm 0~90° Réglable 9Kg DC24V±10% Types A/B/C/D/E/F/G/H DCL-40 30S/400Nm
15S/200Nm 60S/400Nm 9,5Kg DCL-60
10Kg DCL-100
30S/1000Nm
15S/500Nm 0~90° Réglable 19Kg DC24V±10% Types A/B/C/D/E/F/H DCL-200 90S/2000Nm
19,5Kg DCL-300
110S/3000Nm
20Kg Liste des paramètres de performance du type de réglage (Type E)
DCL-MZZ
18Nm
3 tours 1,2Kg
DC24V Type MZZ DCL-10GE 30S/0~100Nm
15S/0~100Nm 0~90° Réglable 4,5Kg DC24V±10% Type GE DCL-40GE 30S/100~600Nm
15S/100~400Nm 9,5Kg
