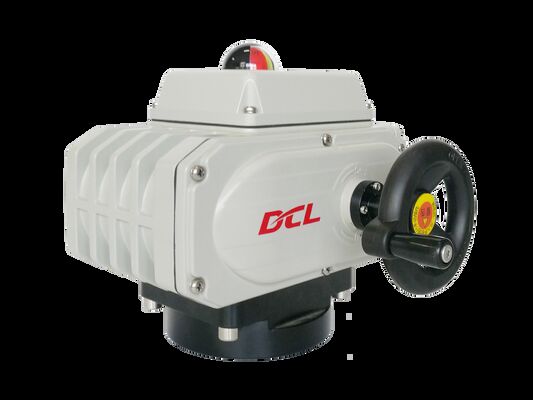

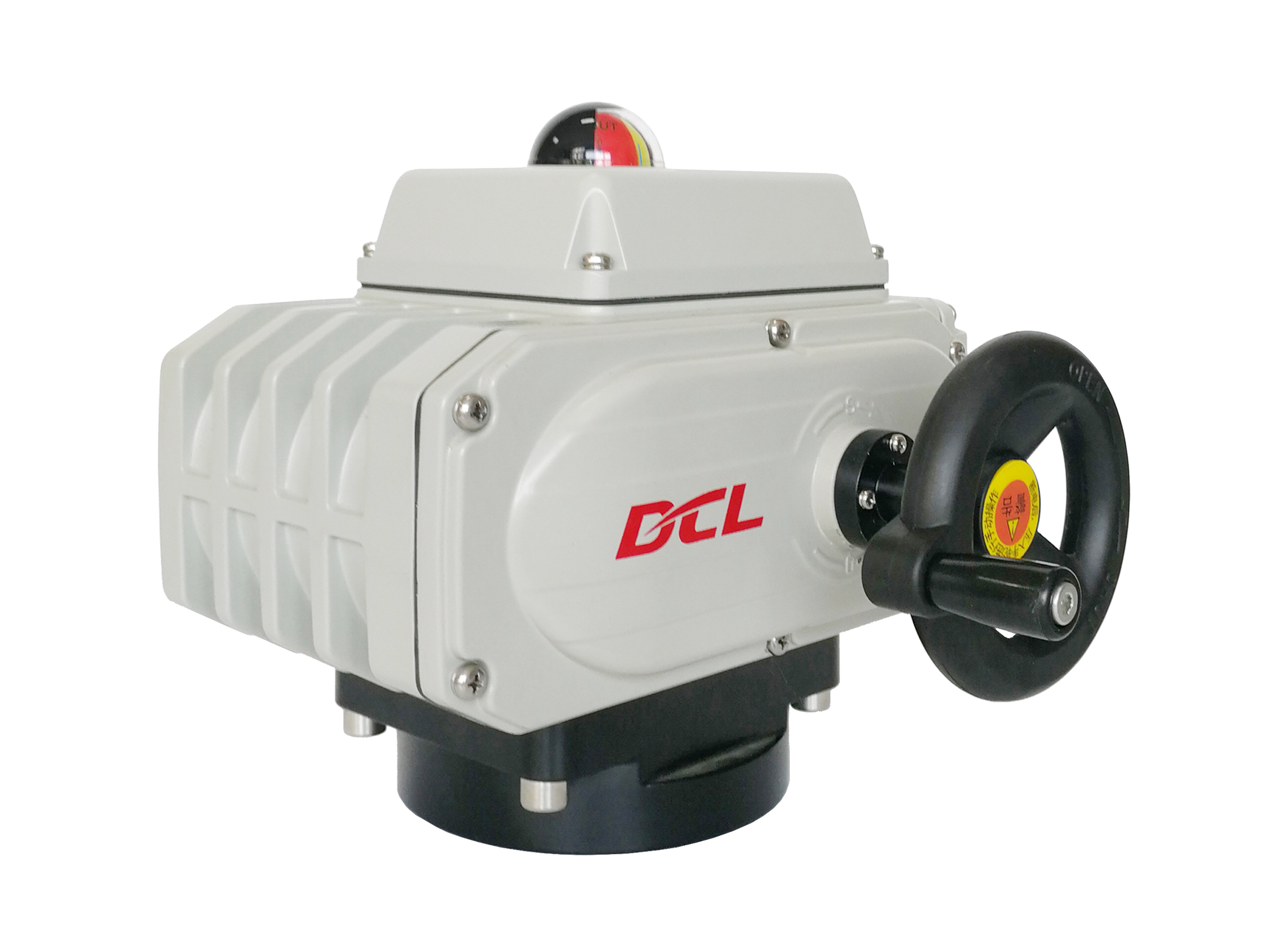

Actionneur électrique intelligent auto-calibrant CSA ISO5211 AC220V 200Nm

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Modèle DCL E
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Alimentation 24VAC / 110VAV / 220VAC / 380VAC Puissance du moteur 6W à 140W
Couple standard 50 nm à 2500 nm / 442in.lbs à 22125in.lbs Heure standard 20 à 75
Signal d'entrée 4-20madc / 1-5vdc / 2-10vdc Signal de sortie 4-20madc
Degré de protection IP67 NEMA4 / 4X Poids total 1,2 kg à 20 kg
Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Angle d'installation 360°
Mettre en évidence

Actionneur électrique CSA ISO5211

,

Actionneur intelligent auto-calibrant

,

Actionneur AC220V 200Nm
Laisser un message
Description de produit

Actuateur électrique intelligent à auto-étalonnage avec module de positionnement / erreur de répétition ≤ 1%

Caractéristiques

  • Quatrième tour avec limites mécaniques
  • Conception unique intégrée du moteur/du boîtier de commande/du boîtier, de très petite taille et d'une belle apparence
  • Protection contre le surcouplement par la fonction d'essai du couple du contrôleur intelligent à pleine capacité
  • CEM à haute performance avec EFT, ESD et surtension élevée testés pour le groupe de contrôle
  • Moteur lourd avec protection contre la surcharge thermique
  • Emballage en alliage d'aluminium résistant aux intempéries avec revêtement en polyester thermiquement lié
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Signal de sortie de 4 à 20 mA pour la position de la vanne
  • Fonction d'auto-étalonnage et d'auto-contrôle des problèmes
  • Montage de soupape à plusieurs brides selon la norme ISO5211
  • Réglage manuel par clé ou roue manuelle
  • Certification CSA par norme UL et CSA/marquée CE/RoHS 3.0 réussie

Spécification

Le type Le numéro de série DCL-05 Le DCL-10E Le DCL-20E Le DCL-40E DCL-60E Le DCL-100E DCL-200E DCL-300E
Le pouvoir Le numéro de série Le numéro de série Le numéro de série Le numéro de série Le numéro de série Pour les véhicules à moteur Pour les véhicules à moteur Pour les véhicules à moteur
Le couple de sortie 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm Nombre de cycles Nombre de cycles 3 000 Nm
Temps de mise en scène 20S 30S 30S 30S 45S 30S 90S 110S
Angle de virage 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90°
Puissance du moteur 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Courant nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A Pour les appareils électroniques 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Poids total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg ou plus 19 kg 19.5 kg 20 kg ou plus
Signal d'entrée Le système de régulation de la fréquence de détection doit être conforme à l'annexe II.
Sortie Singal 4 à 20mADC
Erreur de base pas plus de ± 1%
Une erreur réciproque pas plus de 1%
Espace mort 00,5% à 5,0% réglable
Caractéristique d'amortissement 0 fois
Erreur répétée dans l'actionneur Jusqu'à 1%
Résistance isolante Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
Classe de résistance AC24V:500VAC 1 minute AC110/220V:1500VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 360° sous tout angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante -20°C à +55°C
Fonction facultative Protègeur contre le surcourant/Chauffage déshumidificateur/Interrupteur de contact passif/indicateur de dôme/Gamme
Nom de l'entreprise Tout autre signal d'entrée ou de sortie nécessaire, s'il vous plaît spécifier dans le bon de commande.

Définition

L'actionneur électrique modulateur DCL est doté d'unconception intégréequi combine le moteur, le module de commande et le boîtier en une seule unité.

Contrairement à de nombreux autres actionneurs électriques qui nécessitent un compartiment séparé supplémentaire pour le contrôleur, ce qui donne une apparence encombrante et non compacte,l'actionneur DCL est équipé d'un module de commande multifonctionnel ultracompactSa taille est comparable à celle d'un bloc terminal standard de type "on/off", ce qui lui permet d'être soigneusement installé dans le compartiment de câblage.

Ce module de contrôle intelligent estentièrement en potpour protéger les composants électroniques contre les vibrations et l'humidité.

L'actionneur a passé avec succès des tests EMC rigoureux, y compris les tests EFT, ESD et surtension, et détient la certification CSA conformément aux normes UL et CSA.
