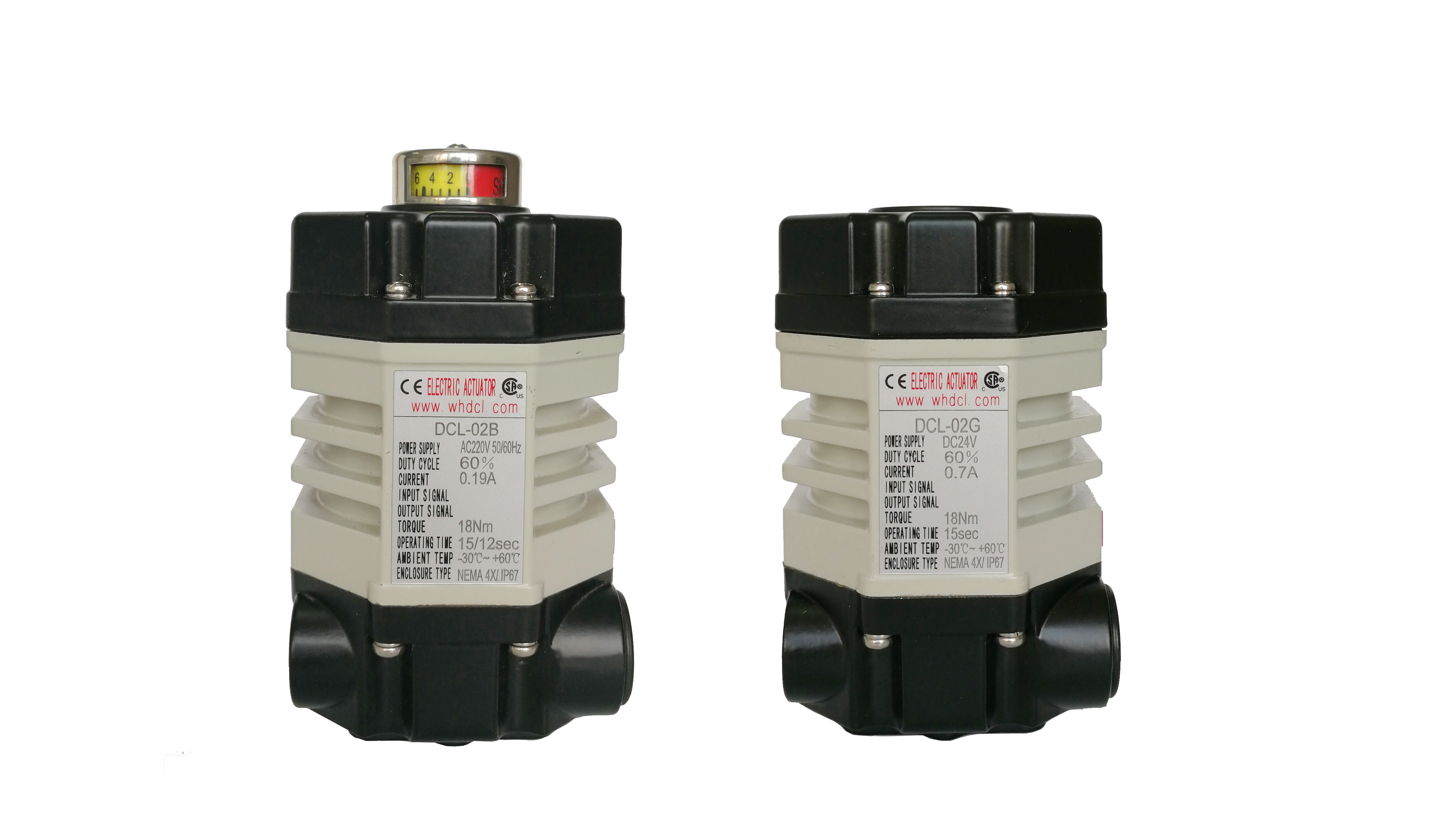

Actuateur électrique CSA Super Torque Miniature 15S 18Nm

  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02B
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation 24VAC / 110VAC / 220VAC
Puissance du moteur 6W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360° Degré de protection IP67 NEMA4 / 4X
Laisser un message
Description de produit
Actionneur électrique miniature super couple avec deux interrupteurs de fin de course auxiliaires
Description

Le DCL-02B est conçu pour actionner des vannes ou des bras oscillants avec un angle de course allant jusqu'à 90°. Le moteur est doté d'un mécanisme d'arrêt automatique déclenché par des cames internes et des interrupteurs de fin de course. Pour une fiabilité accrue, deux interrupteurs de fin de course auxiliaires passifs supplémentaires sont intégrés pour fournir un retour d'information précis sur la position de la vanne.

Son design unique et ultra-compact intègre un entraînement par vis sans fin à étage final pour garantir des performances de verrouillage automatique supérieures. DCL propose également des solutions personnalisées pour répondre à des exigences spécifiques ; toutes les séries d'actionneurs peuvent être configurées avec une position intermédiaire programmable entre les états complètement ouvert et complètement fermé. De plus, les schémas de câblage peuvent être adaptés aux demandes spécifiques des clients.

Les actionneurs avec contrôle de position intermédiaire sont idéaux pour les applications nécessitant une gestion de flux multi-ports, telles que les vannes à boisseau sphérique 3 voies de type T. Toutes les unités sont rigoureusement testées et certifiées par CSA pour répondre aux normes UL et CSA strictes.

Spécification
Paramètres de performance
Type DCL-02 DCL-MZZ (Plusieurs tours)
Puissance DC24V AC24V AC110V AC220V DC24V
Puissance moteur 8W 6W 6W 6W 20W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Temps/Couple standard 15S/18Nm 18Nm
Temps/Couple optionnel 7S/9Nm 60S/18Nm 　
Angle de rotation ou tours 0～900 3tr/min
Circuit de commande disponible Type G Type A,B Type A,B ,E , 　
Poids total 1.2kg
Résistance d'isolement 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Classe de tension de tenue 500VAC 1 minute 1500VAC 1 minute 500VAC 1minute
Classe de protection IP67
Angle d'installation 3600 à n'importe quel angle
Interface électrique Câble à 7 conducteurs pour la connexion
Température ambiante -25～+55℃
Fusible 2A 3A 1A 1A 2A
Caractéristiques
  • Fonctionnement quart de tour
  • Deux interrupteurs de fin de course auxiliaires pour confirmer la position de la vanne
  • Boîtier en aluminium moulé sous pression dur haute pression, résistant aux intempéries IP67 et NEMA 4X
  • Moteur non ventilé avec couple de démarrage élevé et faible force d'inertie
  • Train d'engrenages autobloquant entièrement métallique, reste dans la dernière position connue une fois l'alimentation coupée
  • Indicateur de position de vanne/indicateur plat ou indicateur convexe disponible
  • Commande manuelle
  • Installation directe standard ISO5211
  • Certifié CSA selon UL 429 et CSA C22.2, marquage CE

Actuateur électrique CSA Super Torque Miniature 15S 18Nm 0

Actuateur électrique CSA Super Torque Miniature 15S 18Nm 1
