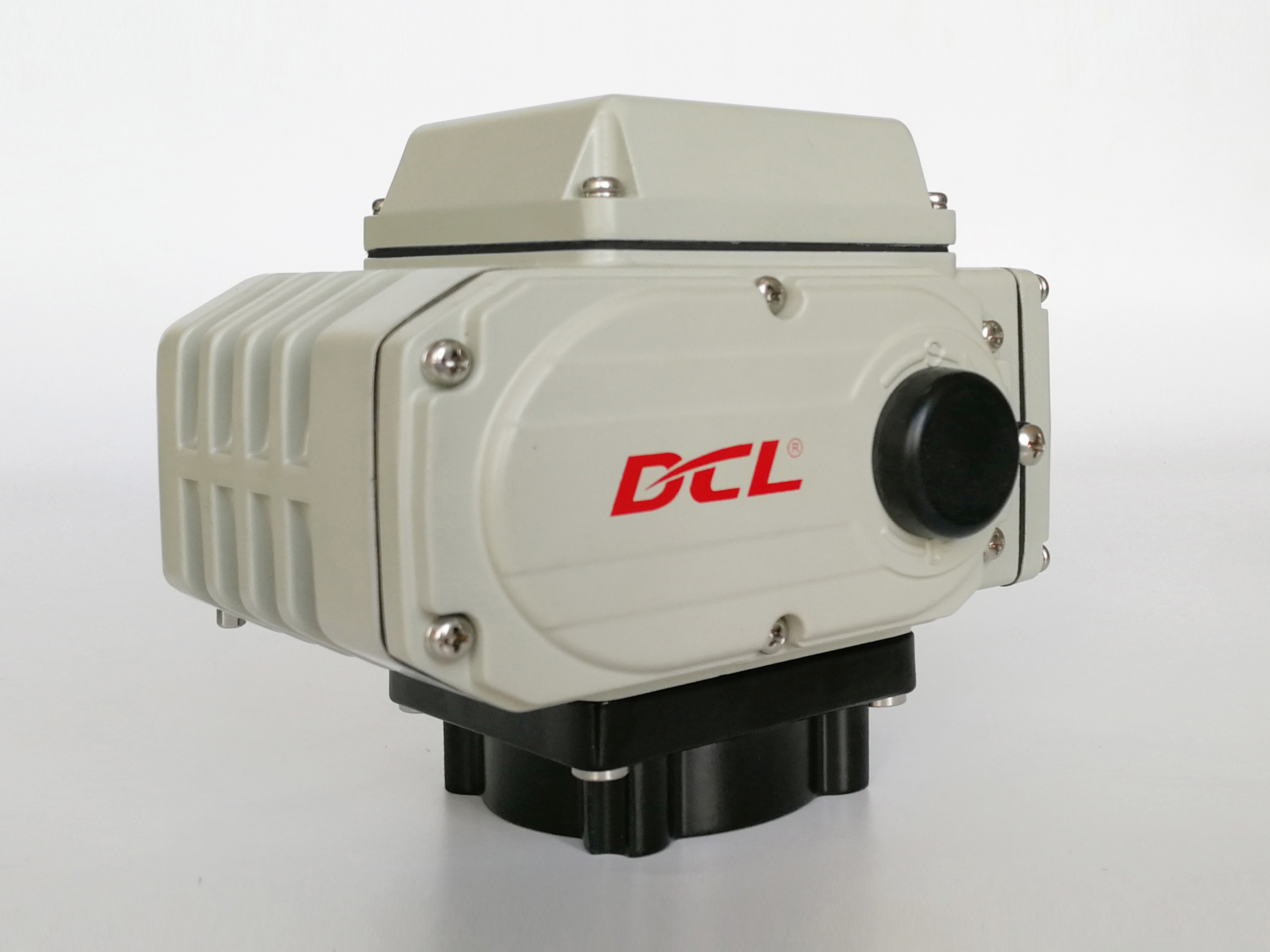

Vanne à boisseau sphérique CE CSA 20S 50Nm Actionneur quart de tour

  • Ball Valve CE CSA 20S 50Nm Quarter Turn Actuator
  • Ball Valve CE CSA 20S 50Nm Quarter Turn Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle DCL tout actionneur électrique
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC Angle d'installation 360°
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Poids total 1,2 kg à 20 kg
Puissance du moteur 6W à 140W température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Degré de protection IP67 NEMA4 / 4X
Mettre en évidence

Actionneur vanne à boisseau sphérique CE CSA

,

Actionneur quart de tour 20S

,

Actuateur compact de 50 NM
Laisser un message
Description de produit

Actuateur compact équipé d'un moteur de type à induction réversible non ventilé

Caractéristiques

  • Opération à 1/4 tour avec limites mécaniques
  • Valve à bille automatique et valve papillon pour régler ou couper le débit
  • Tous les engrenages de secteur de ver en alliage de bronze sont très durables et résistant à la friction de haute force
  • Plus de 10000 cycles de vie ouverts et fermés complets à pleine charge nominale avec taux de charge de 80%
  • Taille compacte pour l'espace limite avec un boîtier en alliage d'aluminium IP67/type 4X résistant aux intempéries
  • Protection contre la corrosion alliage d'aluminium robuste avec revêtement en polyester thermiquement lié
  • Trains à engrenages entièrement métalliques avec engrenages à verrouillage automatique
  • Indicateur visuel de la position de la vanne
  • Deux interrupteurs de limite électriques pour confirmer la position de la vanne, aucun freinage supplémentaire n'est requis
  • Tout le monde doit contrôler la commande manuelle.
  • Liste CSA/conformité UL/marquage CE/test RoHS 3.0

Définition

Les actionneurs électriques compacts DCL sont largement utilisés dans l'industrie de la climatisation, souvent associés à des vannes papillon, pour réguler la température intérieure, le volume d'air, le débit d'eau,et équilibrage hydraulique dans les systèmes d'automatisation des bâtimentsPour assurer un contrôle de température très précis, DCL équipe ces actionneurs de moteurs lourds avec un cycle de travail de 80%, ce qui permet des réglages continus à haute fréquence.Leur durée de vie exceptionnellement longue simplifie la maintenance après-vente et réduit considérablement les coûts à long termeConçus pour résister à des environnements difficiles, les actionneurs sont adaptés à une installation à l'intérieur comme à l'extérieur et offrent un chauffage anticondensation en option pour se protéger contre les dommages causés par l'humidité.Garantir la sécurité et la fiabilité à l'échelle mondiale, tous les actionneurs CVC DCL sont rigoureusement testés selon les normes UL et CSA, détiennent la certification CSA et maintiennent la conformité CE et RoHS comme vérifié par SGS.

Spécification

Type d'actionneur Temps/couple standard Temps/couple facultatif L'angle de rotation (max. gamme) Poids total Énergie Circuit de commande sélectionné
Le DCL-02 15S/18Nm Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 0 à 90° réglable 1.2 kg Les réglages de tension sont définis comme suit: Types de A/B/E/G
Le DCL-05 20S/50Nm Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air. 0 à 360° réglable 2.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-10 30S/100Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 360° réglable 4.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-20 30S/200Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 90° réglable 9 kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-40 30S/400Nm Le nombre de cycles est calculé en fonction de la fréquence. 9.5kg
Le DCL-60 45S/600Nm 10 kilos
Le DCL-100 30S/1000Nm 15S/500Nm 0 à 90° réglable 19 kg Pour les véhicules à moteur à combustion Les types de A/B/C/D/E/F/H
Le DCL-200 90S/2000Nm 19.5kg
Le DCL-300 110S/3000Nm 20 kg
Paramètres de performance Liste du type de réglage ((Type E)
Le numéro de série de l'appareil 18 Nm 3r 1.2 kg DC24V Type MZZ
Le DCL-10GE 30S/0 à 100Nm 15S/0 à 100Nm 0 à 90° réglable 4.5kg DC24V ± 10% Type génétique
Le DCL-40GE 30S/100 à 600Nm 15S/100 à 400 Nm 9.5kg
