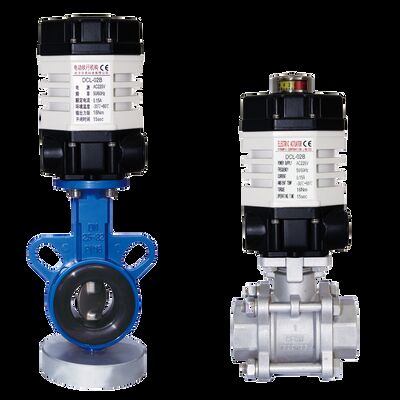

Actionneur de vanne miniature Super Torque 7S 9Nm DC24V

  • Super Torque Miniature 7S 9Nm DC24V Valve Actuator
  • Super Torque Miniature 7S 9Nm DC24V Valve Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02B
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation 24VAC / 110VAC / 220VAC
Puissance du moteur 6W température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360° Degré de protection IP67 NEMA4 / 4X
Mettre en évidence

Actionneur de vanne 24V CC

,

Actionneur miniature avec un couple de 9Nm

,

Actionneur de vanne compact 7S
Laisser un message
Description de produit
Actionnateur électrique miniature à super couple avec deux interrupteurs de limite auxiliaires
Définition

L'actionneur électrique compact DCL-02B est conçu pour entraîner des vannes ou des bras oscillants avec un angle de fonctionnement maximal de 90 degrés.Son moteur s'arrête automatiquement lorsque les cames internes frappent les interrupteurs de limite, tandis que deux interrupteurs auxiliaires supplémentaires à contact passif permettent une confirmation précise de la position de la vanne.l'actionneur utilise un entraînement à ver de dernière étape pour garantir une fonction d'auto-verrouillage fiablePour répondre à des besoins opérationnels spécialisés, DCL offre de vastes services de personnalisation,comprenant des diagrammes de câblage sur mesure et la possibilité de configurer une position d'arrêt intermédiaire entre les états complètement ouverts et complètement fermésCette caractéristique de commande intermédiaire est très bénéfique pour des applications complexes, telles que les vannes à bille à 3 voies de type T. En outre, pour assurer une sécurité et une durabilité sans compromis, les vannes à bille de type T sont utilisées pour la commande de l'air.Tous les actionneurs DCL sont rigoureusement testés selon les normes strictes UL et CSA et sont fiers d'avoir la certification CSA.

Spécification
Paramètres de performance
Le type Le DCL-02 Le nombre de fois où le véhicule doit tourner
Le pouvoir DC24V Le système d'alimentation Le système d'alimentation électrique Pour les appareils électroniques DC24V
Puissance du moteur 8W 6W 6W 6W 20 W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Temps/couple standard 15S/18Nm 18 Nm
Temps/couple facultatif Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 　
Angle de virage ou virages 0 ¢ 900 3 r/min
Circuit de commande disponible Type G Type A,B Type A, B, E, 　
Poids total 1.2 kg
Résistance isolante Pour les appareils de commande électrique Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Pour les appareils de commande électrique
Classe de résistance 500 VAC 1 minute 1500VAC 1 minute 500 VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 3600sous n'importe quel angle
Interface électrique câble à 7 cœurs pour connexion
Température ambiante -25 ̊+55°C
Fuseau 2A 3A 1A 1A 2A
Caractéristiques
  • Opération de quart de tour
  • Deux interrupteurs de limite auxiliaires pour confirmer la position de la vanne
  • Résistant aux intempéries IP67 et NEMA 4X
  • Moteur non ventilé à couple de départ élevé et à faible force d'inertie
  • Tout métal train d'engrenages à verrouillage automatique, reste dans la dernière position connue une fois la perte de puissance
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Surcharge manuelle
  • Installation directe selon la norme ISO 5211
  • Certifié CSA selon UL 429 et CSA C22.2, marque CE

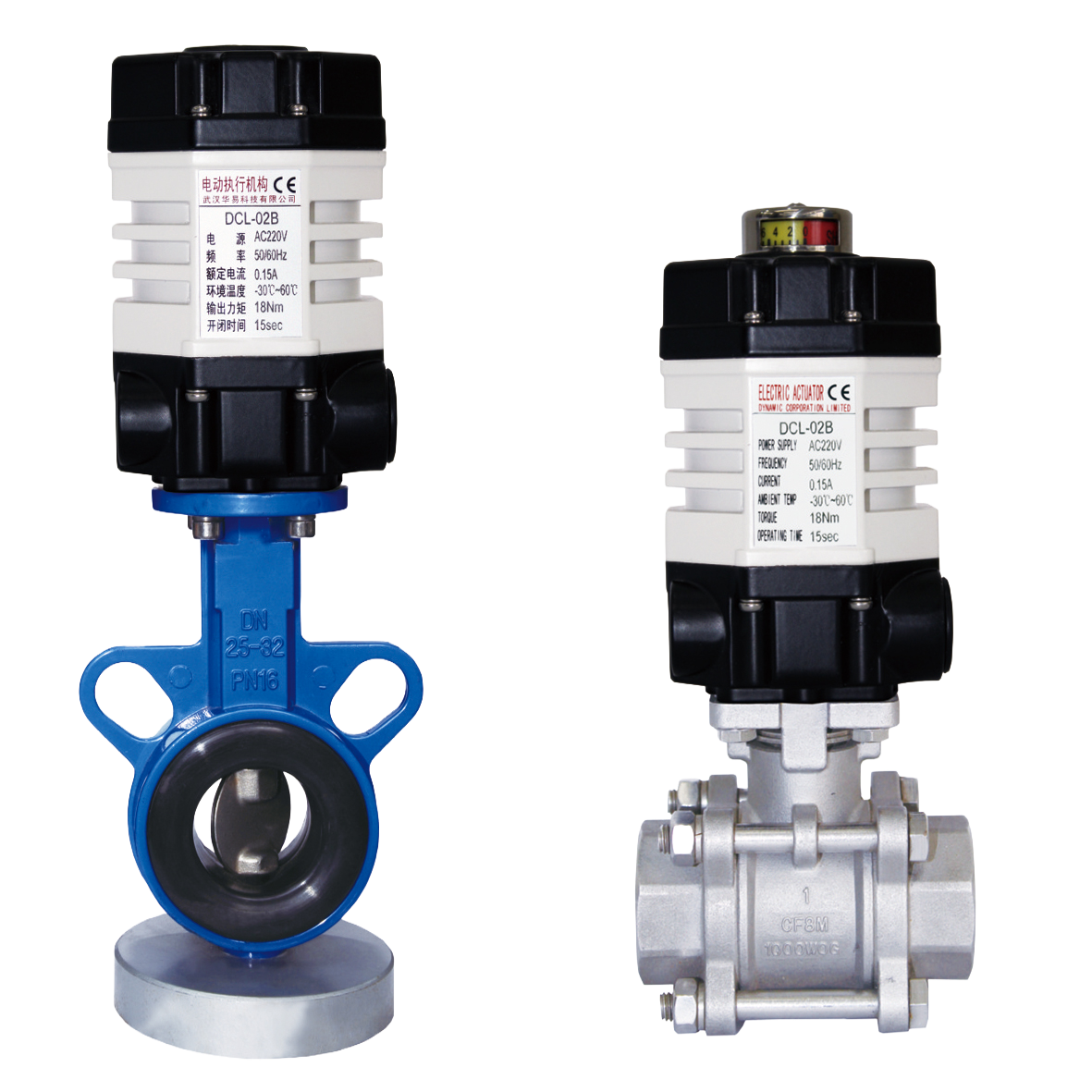

Actionneur de vanne miniature Super Torque 7S 9Nm DC24V 0 Actionneur de vanne miniature Super Torque 7S 9Nm DC24V 1
