Actionneur électrique quart de tour ultra-compact CE/CSA 24V AC/DC

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02G
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation Le réglage de la tension doit être effectué à l'aide d'un système de freinage.
Puissance du moteur 8W température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360° Degré de protection IP67 NEMA4 / 4X
Mettre en évidence

Actuateur à quart de tour ultra-petit

,

Actionneur quart de tour 24V CC

,

Actionneur quart de tour certifié CE CSA
Laisser un message
Description de produit
Actionneur électrique à quart de tour ultra-compact avec boîtier en alliage d'aluminium 24VDC/12VDC

DCL-02 dimensions et paramètres.pdf

Caractéristiques
  • Standard quart de tour, angle de rotation inférieur à 360° en option
  • Moteur à balais à aimant permanent en terres rares, robustesse parfaite, très faible élévation de température en fonctionnement
  • Couvercle de boîtier étanche de grade IP67 pour usage intérieur et extérieur
  • Deux interrupteurs de fin de course supplémentaires pour confirmer la position de la vanne
  • Auto-verrouillage à la coupure de courant
  • Train d'engrenages robuste avec engrenages métalliques nitrurés doux
  • Fonctionnement manuel avec poignée
  • Marqué CE / Testé RoHS 3 / Homologué CSA
Description

Le DCL-02G est largement utilisé dans les environnements industriels à haute sécurité où une alimentation de sécurité 24VDC ou 12VDC est requise. La conception basse tension élimine efficacement le risque de choc électrique haute tension, garantissant une sécurité maximale pour le personnel sur site.

L'actionneur est équipé d'un moteur à aimant permanent en terres rares, offrant un flux magnétique nettement plus puissant que les moteurs à aimant ferrite conventionnels. Cela permet un couple de sortie plus élevé dans une structure plus compacte, atteignant une densité de puissance supérieure.

De plus, le moteur est conçu pour une stabilité de charge exceptionnelle. Contrairement aux moteurs CC typiques, qui subissent une réduction de vitesse sous forte charge ou une sur-vitesse sous faible charge, le DCL-02G maintient une vitesse de fonctionnement stable même dans des conditions de charge fluctuantes. Cela assure un contrôle de vanne fluide, un impact de vibration minimal et une élévation de température remarquablement faible pendant le fonctionnement.

Le résultat est une performance fiable, efficace et sûre dans des applications exigeantes.

Paramètres de performance
Paramètres de performance
Type DCL-02 DCL-MZZ (Multi-tours)
Puissance DC24V AC24V AC110V AC220V DC24V
Puissance moteur 8W 6W 6W 6W 20W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Temps/Couple standard 15S/18Nm 18Nm
Temps/Couple optionnel 7S/9Nm 60S/18Nm 　
Angle de rotation ou tours 0～900 3tr/min
Circuit de commande disponible Type G Type A,B Type A,B ,E , 　
Poids total 1.2kg
Résistance d'isolement 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Classe de tension de tenue 500VAC 1 minute 1500VAC 1 minute 500VAC 1minute
Classe de protection IP67
Angle d'installation 3600 à n'importe quel angle
Interface électrique Câble 7 conducteurs pour connexion
Température ambiante -25～+55℃
Fusible 2A 3A 1A 1A 2A

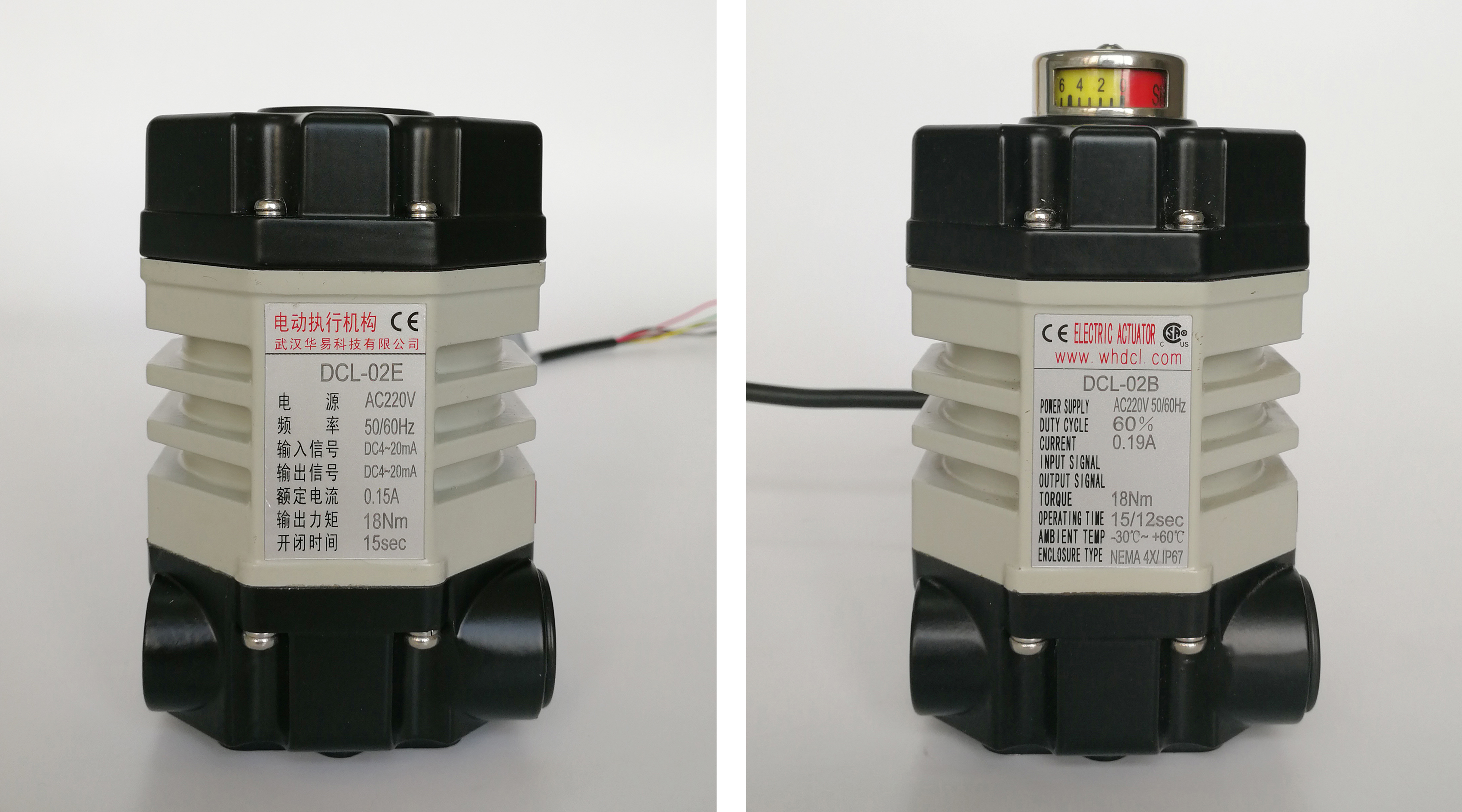

Actionneur électrique quart de tour ultra-compact CE/CSA 24V AC/DC 0

Actionneur électrique quart de tour ultra-compact CE/CSA 24V AC/DC 1
