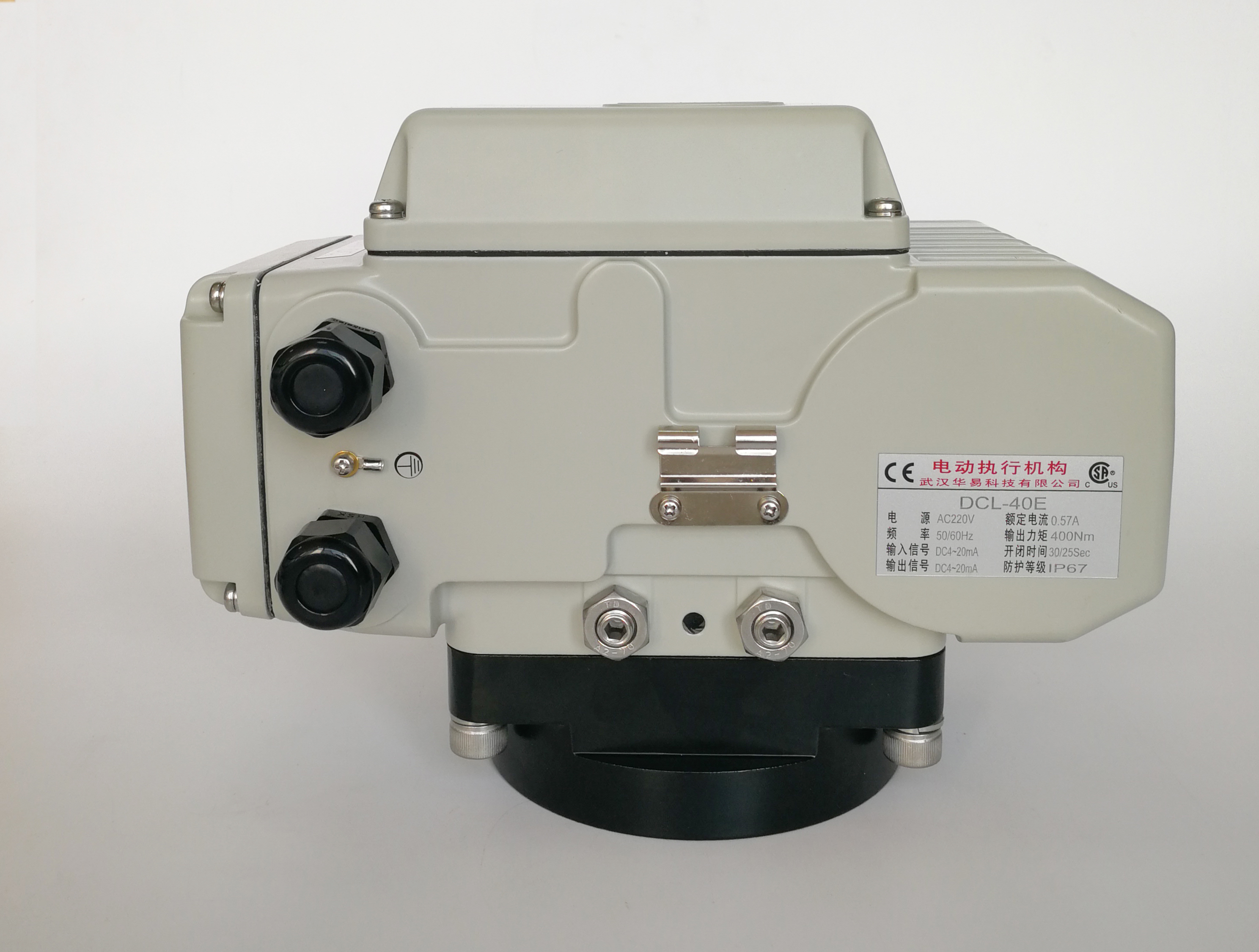

Actionneur électrique à positionnement 400Nm 30S quart de tour

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Modèle DCL E
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Nom du produit Actionneur électrique de quart de virage Puissance du moteur 6W à 140W
Degré de protection IP67 NEMA4 / 4X fonctionnalité actionneur résistant à la corrosion
Avec système de positionnement électrique Poids total 1,2 kg à 20 kg
température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Couleur Gris / noir ou personnalisé
Mettre en évidence

Actionneur électrique quart de tour 400Nm

,

Actionneur électrique intelligent à positionnement

,

Actionneur quart de tour 30S avec garantie
Laisser un message
Description de produit

Paramètres du DCL-05E à 250E.pdf

Actuateur électrique à quart de tour résistant à la corrosion avec système de positionnement électrique

Spécification

Le type Le numéro de série DCL-05 Le DCL-10E Le DCL-20E Le DCL-40E DCL-60E Le DCL-100E DCL-200E DCL-300E
Le pouvoir Le numéro de série Le numéro de série Le numéro de série Le numéro de série Le numéro de série Pour les véhicules à moteur Pour les véhicules à moteur Pour les véhicules à moteur
Le couple de sortie 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm Nombre de cycles Nombre de cycles 3 000 Nm
Temps de mise en scène 20S 30S 30S 30S 45S 30S 90S 110S
Angle de virage 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90°
Puissance du moteur 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Courant nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A Pour les appareils électroniques 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Poids total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg ou plus 19 kg 19.5 kg 20 kg ou plus
Signal d'entrée Le système de régulation de la fréquence de détection doit être conforme à l'annexe II.
Sortie Singal 4 à 20mADC
Erreur de base pas plus de ± 1%
Une erreur réciproque pas plus de 1%
Espace mort 00,5% à 5,0% réglable
Caractéristique d'amortissement 0 fois
Erreur répétée dans l'actionneur Jusqu'à 1%
Résistance isolante Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
Classe de résistance AC24V:500VAC 1 minute AC110/220V:1500VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 360° sous tout angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante -20°C à +55°C
Fonction facultative Protègeur contre le surcourant/Chauffage déshumidificateur/Interrupteur de contact passif/indicateur de dôme/Gamme
Nom de l'entreprise Tout autre signal d'entrée ou de sortie nécessaire, s'il vous plaît spécifier dans le bon de commande.

Caractéristiques

  • Conception unique intégrée du moteur/du boîtier de commande/du boîtier, de très petite taille et d'une belle apparence
  • Résistance à la corrosion à l'eau salée et au niveau C3 de 1000 heures
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Quartier tour proportionnel au signal de commande, limites mécaniques
  • Protection contre le surcouplement par la fonction d'essai du couple du contrôleur intelligent à pleine capacité
  • Moteur lourd avec protection contre la surcharge thermique
  • Tous les engrenages métalliques avec engrenage à ver à ver ver auto-verrouillable
  • Étalonnage automatique avec signal de surveillance de la position de sortie en continu comme norme
  • Signal à entrée multiple commutable en un seul boîtier de commande intelligent
  • Résistance aux vibrations et à l'humidité
  • Montage de soupape à plusieurs brides selon la norme ISO5211
  • Réglage manuel par clé ou roue manuelle
  • Liste CSA/conformité UL/marquage CE/test RoHS 3.0

Définition

Les actionneurs électriques à modulation DCL sont équipés d'un contrôleur intelligent compact qui prend en charge plusieurs options de signal d'entrée pour répondre à différentes exigences d'application.

Les signaux d'entrée standard comprennent:4 ̊20 mAet2 ̊10 V, avec des configurations spéciales disponibles4 ̊20 mAet1 ̊5 V.

Dans les industries où les normes de signal double existent ou où des mises à niveau du système sont nécessaires, les actionneurs de modulation intelligents DCL peuvent être directement remplacés sans modifier le système de commande existant,assurer une intégration transparente et une efficacité des coûts.

Tous les actionneurs sont rigoureusement testés et certifiés par la CSA conformément aux normes UL et CSA.

Ils sont capables de1200 départs par heureet plus de200,000 cycles de fonctionnement au totaltout au long de leur durée de vie dans des conditions de couple nominal.
