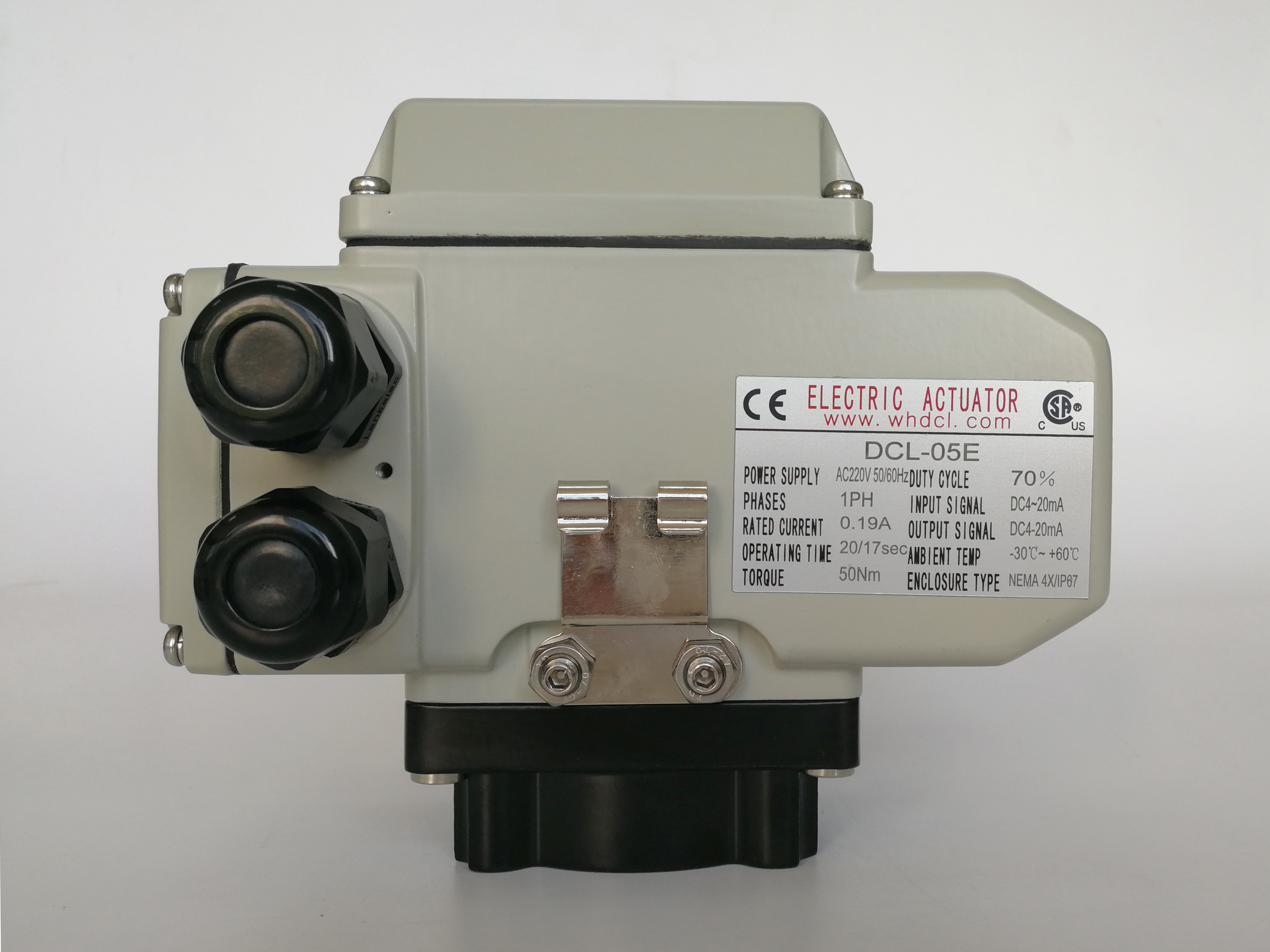

Le moteur électrique intelligent CSA/CE 4-20mADC 50Nm 20S à quart de tour

  • Quarter Turn CSA/CE 4-20mADC 50Nm 20S Smart Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Tous les actionneurs électriques de type modulateur (à l'exception du DCL-02E)
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Angle d'installation 360°
Signal d'entrée 4-20 mA ou 2-10V / 1-5V en option Signal de sortie 4-20mA
température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Poids total 2,5 kg à 20 kg
Puissance du moteur 10W à 140W Degré de protection IP67 NEMA4 / 4X
Alimentation 24VAC / 110VAV / 220VAC / 380VAC
Mettre en évidence

Actuateur électrique intelligent à quart de tour

,

Actuateur électrique intelligent CSA/CE

,

Actuateur électrique 4-20mADC
Laisser un message
Description de produit
Actionneur électrique intelligent à signal d'entrée multiple / 4-20mA et 2-10V commutable

DCL-05E~250E parameters.pdf

Description

L'actionneur électrique de modulation DCL est équipé d'un contrôleur intelligent et compact capable de prendre en charge deux options de signal d'entrée pour répondre aux différentes exigences de l'application. Les configurations standard incluent 4–20 mA ou 2–10 V, avec des options spéciales de 4–20 mA ou 1–5 V disponibles sur demande.

Dans les industries où plusieurs normes de signaux coexistent ou où des mises à niveau de système sont nécessaires, l'actionneur de modulation intelligent DCL peut être remplacé directement sans modifier le système de contrôle existant, réduisant ainsi considérablement les coûts de mise à niveau et les temps d'arrêt.

Tous les actionneurs réglables sont soumis à des tests rigoureux et à une certification par CSA conformément aux normes UL/CSA, et par SGS en conformité avec les normes CE.

Des actionneurs électriques ignifuges avec fonction de modulation sont également disponibles.

Spécification
Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Alimentation AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Couple de sortie 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Temps d'action 20S 30S 30S 30S 45S 30S 90S 110S
Angle de rotation 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Puissance moteur 10W 25W 40W 90W 90W 120W 140W 140W
Courant nominal 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Poids total 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Signal d'entrée 4-20mADC,1-5VDC,2-10VDC
Signal de sortie 4-20mADC
Erreur de base pas plus de ±1%
Erreur de réciprocité pas plus de 1%
Espace mort 0.5%-5.0% réglable
Caractéristique d'amortissement 0 fois
Erreur de répétition dans l'actionneur ≤1%
Résistance d'isolement AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Classe de tenue en tension AC24V:500VAC 1minute AC110/220V:1500VAC 1minute
Classe de protection IP67
Angle d'installation 360° à n'importe quel angle
Interface électrique Deux connecteurs de câble étanches G1/2, un pour le câble d'alimentation et un pour le câble de signal
Température ambiante -20℃~+55℃
Fonction optionnelle Protecteur de surcouple/Chauffage déshumidifiant/Interrupteur à contact passif/Indicateur dôme/Poignée
Remarque Tout autre signal d'entrée ou de sortie nécessaire, veuillez le spécifier dans la commande d'achat.
Caractéristiques
  • Quart de tour avec contrôle proportionnel au signal d'entrée, limites mécaniques
  • Auto-calibrage avec signal de position de sortie continu en standard
  • Signal d'entrée multiple commutable dans un pack de contrôle intelligent
  • Boîtier étanche IP67 et NEMA 4X en alliage d'aluminium avec tests sous eau à 100%
  • Contrôleur entièrement encapsulé dans une résine plastique résistant aux vibrations et à l'humidité
  • Fonctionnement stable à des températures extra hautes/basses avec une humidité élevée
  • Tous les engrenages métalliques avec engrenage à vis sans fin autobloquant
  • Certifié CSA/Conforme UL/Marqué CE/Testé RoHS 3.0
