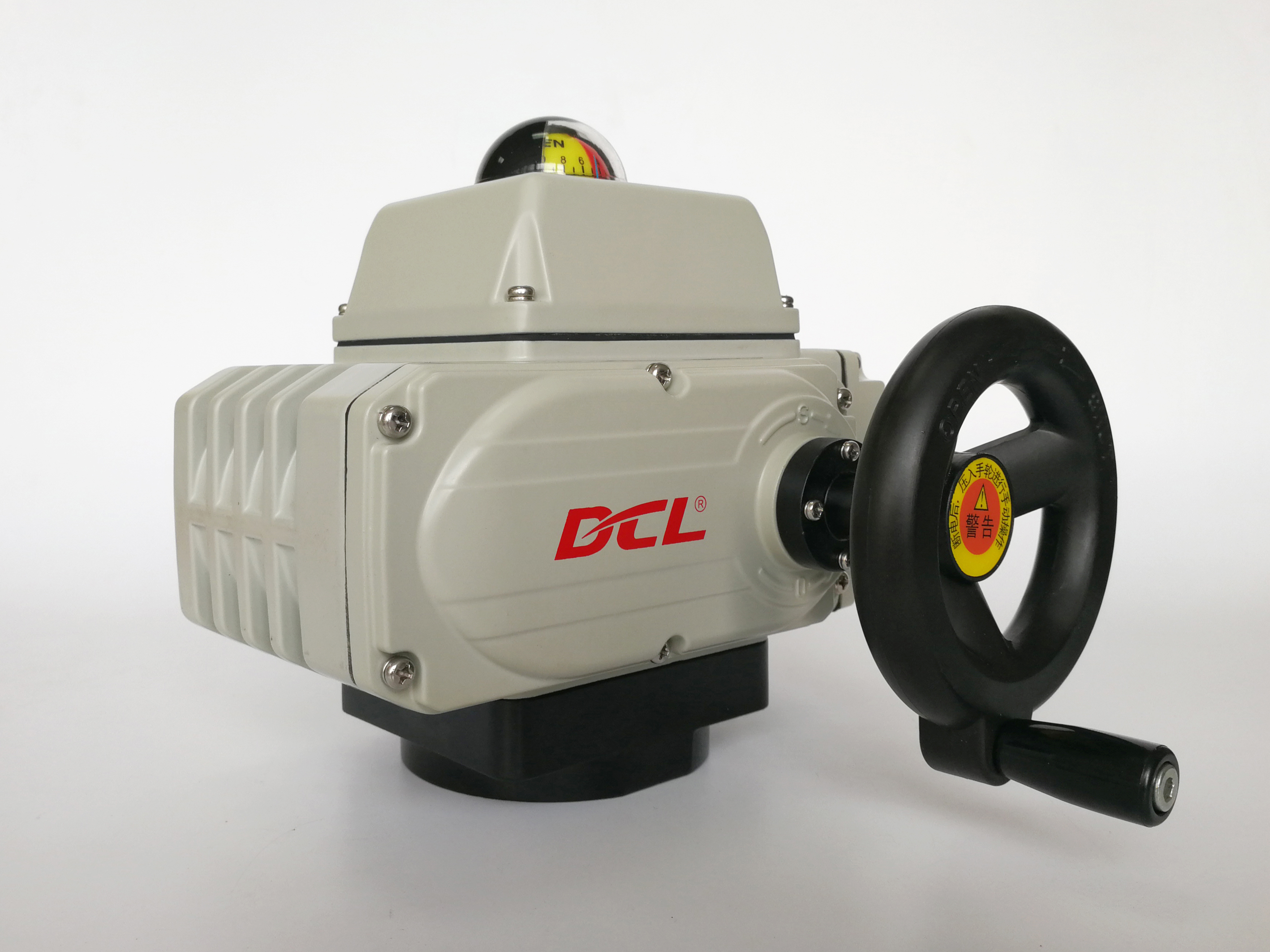

Actionneur compact AC220V CSA 30S 100Nm

  • 30S 100Nm AC220V CSA Compact Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 2000pcs / mois
Détails sur le produit
Temps / couple standard 30S à 75S/100Nm à 2500Nm/885 pouces à 22125 pouces Angle d'installation 360°
Poids total 4,5 kg à 20 kg Puissance du moteur 15W à 140W
température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Degré de protection IP67 NEMA4 / 4X
Alimentation 24VAC / 110VAV / 220VAC
Mettre en évidence

Actionneur compact 30S couple 100Nm

,

Actionneur compact AC220V certifié CSA

,

actionneur compact à couple élevé
Laisser un message
Description de produit

Protection contre la surcharge thermique avec actionneur compact / protection contre le couple excessif en option

Caractéristiques

  • Opération à quart de tour avec limites mécaniques
  • Résistance à l'eau IP67, boîtier en aluminium moulé sous pression/essai à 100% sous l'eau
  • Deux interrupteurs de limite auxiliaires pour confirmer la position de la vanne
  • Indicateur de position visuel de la vanne/plat ou convexe
  • Option de déroulement manuel/roue manuelle
  • Composant électronique de chauffage PTC facultatif pour l'anticondensation
  • Protection contre la surcharge thermique moteur lourd avec protecteur contre la surchauffe PTC
  • L'engrenage de ver auto-verrouillage rend l'actionneur reste dans sa dernière position lorsque la puissance perd
  • Le protecteur de couple est facultatif pour les actionneurs dont le couple est supérieur à 100 Nm.
  • Bouton d'arrêt de l'alimentation locale en cas d'urgence facultatif
  • CSA certifié selon la norme UL/la marque CE

Définition

Actuateurs DCL de la série générale: conçus pour la longévité

Les actionneurs électriques DCL sont conçus pour le fonctionnement de haute précision des dispositifs de quart de tour, y compris les vannes papillon, vannes à billes et amortisseurs.boîte de vitesses entièrement métalliqued'une puissance de sortie supérieure à 50 W,Ensemble d'engins à verscomme la dernière étape.

Reconnaissant que l'engrenage de dernière étape est le composant le plus vulnérable en raison du couple et de la friction concentrés, DCL a optimisé la longévité grâce à deux innovations essentielles:

  • Alliage de bronze monolithique à haute résistance:À la différence des engrenages standard qui sont simplement revêtus en surface, les engrenages DCL utilisent unroue de ver solide en alliage de cuivre (bronze) en fonteCela élimine le risque de délamination du revêtement et assure une résistance à l'usure supérieure et des performances de frottement stables sur des millions de cycles.

  • La géométrie du rayon (bras long) améliorée:En augmentant le rayon effectif de la roue de ver, le DCL réduit la force radiale exercée sur les dents individuelles de l'engrenage pour un couple donné.conception de la contrainte des dents inférieureréduit considérablement la fatigue et l'usure mécanique.

La synergie de notre roue en bronze de grand diamètre et d'un faisceau de vers durci de précision offre undurable, peu bruyant et sans entretienLe système de transmission qui dépasse de loin les alternatives classiques.

Spécification

Type d'actionneur Temps/couple standard Temps/couple facultatif L'angle de rotation (max. gamme) Poids total Énergie Circuit de commande sélectionné
Le DCL-02 15S/18Nm Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 0 à 90° réglable 1.2 kg Les réglages de puissance doivent être conformes à la norme ISO 7638:2003. Types de A/B/E/G
Le DCL-05 20S/50Nm Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air. 0 à 360° réglable 2.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-10 30S/100Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 360° réglable 4.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-20 30S/200Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 90° réglable 9 kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-40 30S/400Nm Le nombre de cycles est calculé en fonction de la fréquence. 9.5kg
Le DCL-60 45S/600Nm
10 kilos
Le DCL-100 30S/1000Nm 15S/500Nm 0 à 90° réglable 19 kg Les réglages de tension sont indiqués dans le tableau ci-dessous: Les types de A/B/C/D/E/F/H
Le DCL-160 48S/1600Nm
19.5kg
Le DCL-250 Pour les véhicules à moteur à combustion
20 kg
Paramètres de performance Liste du type de réglage ((Type E)
Le numéro de série de l'appareil 18 Nm
3r 1.2 kg DC24V Type MZZ
Le DCL-10GE 30S/0 à 100Nm 15S/0 à 100Nm 0 à 90° réglable 4.5kg DC24V ± 10% Type génétique
Le DCL-40GE 30S/100 à 600Nm 15S/100 à 400 Nm 9.5kg
