Le système de régulation de l'énergie est basé sur les principes suivants:

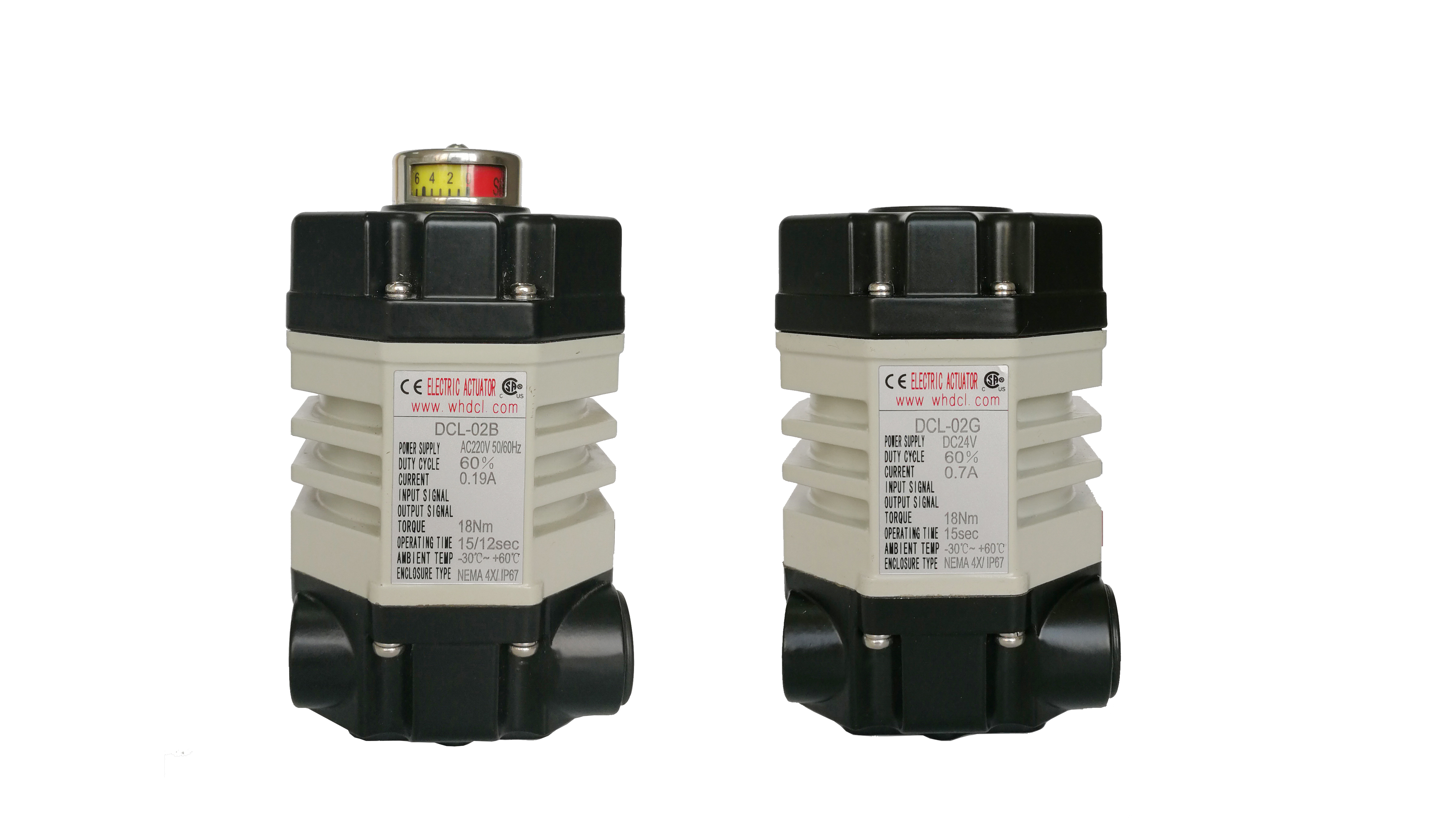

  • IP67 Super Torque Miniature 15S 18Nm DC24V Valve Actuator
  • IP67 Super Torque Miniature 15S 18Nm DC24V Valve Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02B
Quantité de commande min 1 pièce
Détails d'emballage Carton/Palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 pièces/mois
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation 24VAC / 110VAC / 220VAC
Puissance du moteur 6W température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360° Degré de protection IP67 NEMA4 / 4X
Mettre en évidence

Appareil d'actionnement de soupape imperméable IP67

,

Actuateur compact de 15S 18Nm

,

Unité d'actionnement de couple en miniature DC24V
Laisser un message
Description de produit
Actionnateur électrique miniature à super couple avec deux interrupteurs de limite auxiliaires
Définition

Pour les appareils à commande numérique:sont conçus pour des vannes ou des bras oscillants avec une rotation complète allant jusqu'à90°Le moteur est contrôlé avec précision par des cames internes et des interrupteurs de limite,deux interrupteurs auxiliaires passifs supplémentairespour une confirmation fiable de la position.

Sa conception unique et ultra-compacte intègre unengins de pêche pour vers de dernière étapeLe DCL offre un système complet de verrouillage automatique.services de personnalisation, y compris des diagrammes de câblage sur mesure et unposition centrale prédéfinie(idéal pour des applications telles que les vannes à billes à 3 voies de type T).certifié par la CSAà rencontrerNormes UL et CSA.

Spécification
Paramètres de performance

 Le DCL-02 Le nombre de fois où le véhicule doit être équipé d'un système de freinage est déterminé par le système de freinage.
DC24V Le système d'alimentation Le système d'alimentation électrique Pour les appareils électroniques
Le type Le DCL-02 Le nombre de fois où le véhicule doit tourner
Le pouvoir DC24V Le système d'alimentation Le système d'alimentation électrique Pour les appareils électroniques DC24V
Puissance du moteur 8W 6W 6W 6W 20 W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Temps/couple standard 15S/18Nm 18 Nm
Temps/couple facultatif Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 　
Angle de virage ou virages 0 ¢ 900 3 r/min
Circuit de commande disponible Type G Type A,B Type A, B, E, 　
Poids total 1.2 kg
Résistance isolante Pour les appareils de commande électrique Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Pour les appareils de commande électrique
Classe de résistance 500 VAC 1 minute 1500VAC 1 minute 500 VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 3600sous n'importe quel angle
Interface électrique câble à 7 cœurs pour connexion
Température ambiante -25 ̊+55°C
Fuseau 2A 3A 1A 1A 2A
Caractéristiques
  • Opération de quart de tour
  • Deux interrupteurs de limite auxiliaires pour confirmer la position de la vanne
  • Résistant aux intempéries IP67 et NEMA 4X
  • Moteur non ventilé à couple de départ élevé et à faible force d'inertie
  • Tout métal train d'engrenages à verrouillage automatique, reste dans la dernière position connue une fois la perte de puissance
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Surcharge manuelle
  • Installation directe selon la norme ISO 5211
  • Certifié CSA selon UL 429 et CSA C22.2, marque CE

Le système de régulation de l'énergie est basé sur les principes suivants: 0

Le système de régulation de l'énergie est basé sur les principes suivants: 1
