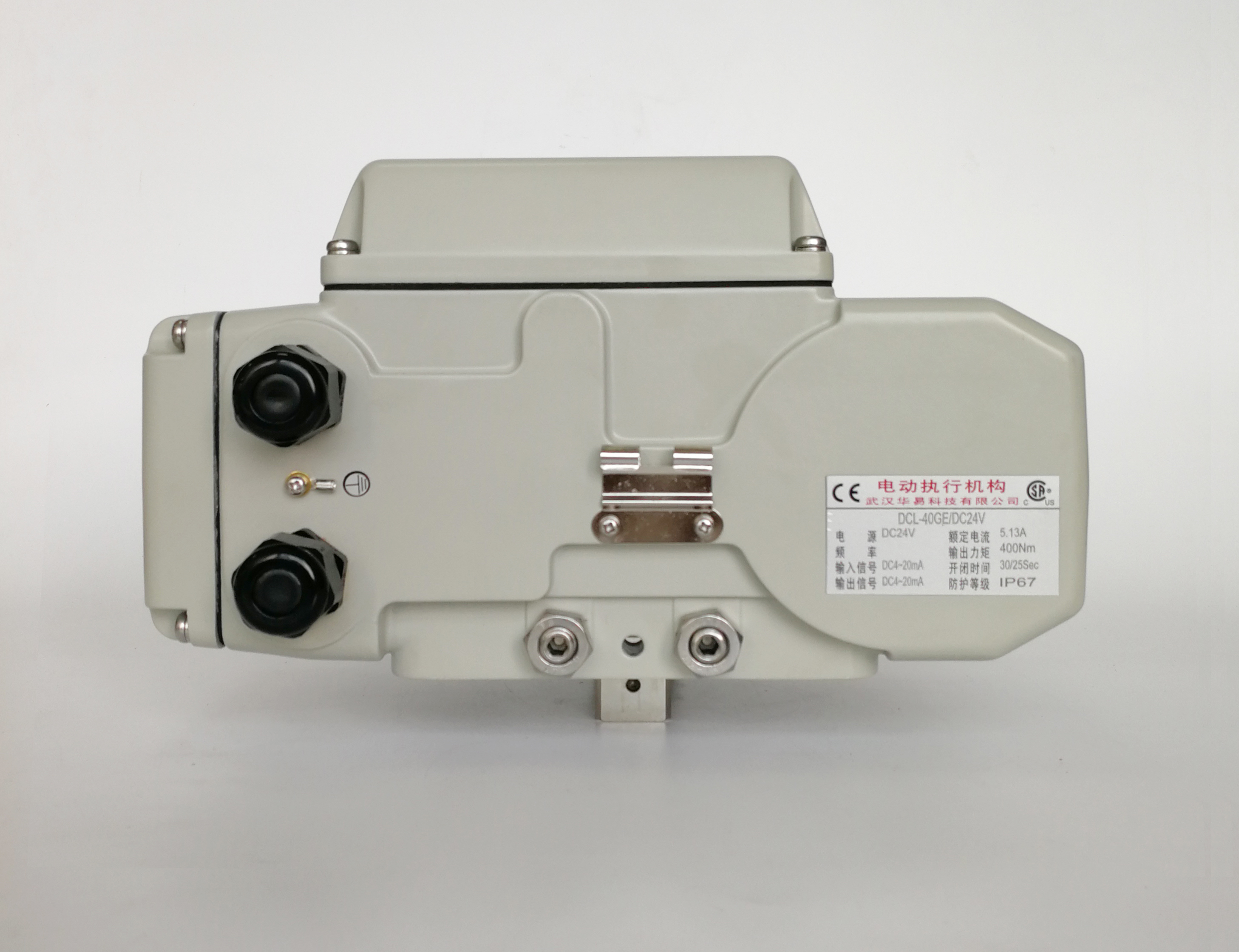

100 Nm réglable à 360° 4~20mA IP67 24V AC actionneur rotatif motorisé

  • 100Nm Adjustable 360° 4~20mA IP67 24V DC Motorized Rotary Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-10GE/40GE
Quantité de commande min 1 pièce
Détails d'emballage Carton / palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 2000pcs / mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom Actuateur rotatif motorisé DC Fonctionnalité Protection thermique de surcharge
Alimentation 24VDC Angle d'installation 360°
Puissance du moteur 30W / 70W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Taper actionneur quart de tour Étanche Actuateur électrique IP67 résistant aux intempéries
Mettre en évidence

Unité d'actionnement rotatif à courant continu de 100 Nm

,

Actuateur motorisé réglable à 360°

,

Actuateur rotatif imperméable à l'eau IP67
Laisser un message
Description de produit

Actuateur rotatif à moteur à courant continu avec moteur à taux d'isolation de classe F / protection contre la surcharge thermique


Définition

Tous les actionneurs électriques DCL sont équipés d'engrenages de ver spécialement conçus en alliage de cuivre.Les engrenages à vers de DCL sont des pièces moulées entièrement en alliage de bronze. Cette conception intégrée augmente considérablement la résistance structurelle globale et la résistance à l'usure..
Dans les actionneurs électriques, le ver de dernière étape ou l'engrenage d'élan est généralement le composant le plus vulnérable.Ce qui signifie que sa durabilité détermine directement la durée de vie de l'actionneur.Pour remédier à ce point critique, DCL a conçu un engrenage de vers de plus grand diamètre avec un rayon étendu.Cette conception réduit efficacement la force exercée sur chaque dent d'engrenage sous la même charge de couple, et lorsqu'il est combiné avec la construction en alliage de bronze complet, il offre une fiabilité exceptionnelle et une durée de vie prolongée.
En outre, le débit des engrenages a une incidence significative sur le bruit de transmission et la durée de vie mécanique.L'équipe spécialisée en ingénierie de la qualité des fournisseurs (SQE) de DCL implémente un contrôle de qualité rigoureux pour tous les composantsChaque couverture, roulement, engrenage et pièce électronique est soumise à une inspection approfondie avant l'entreposage.assurer des performances constantes et une durabilité à long terme sur toute la gamme d'actionneurs électriques DCL.

Les spécifications:

Paramètres de performance


Le type Le DCL-10GE Le DCL-40GE
　 DC24V ± 10% DC24V ± 10%
Puissance du moteur 30 W 70 W
Courant maximal 3.3A 1.8A 8.9A 6.6A
Temps d'action 15S 30S 15S 30S
Le couple de sortie 0Je ne sais pas.100 Nm Facultatif 100 ¢400 Nm Facultatif 100 ¢600 Nm Facultatif
Poids total 4.5 kg 9.5 kg
Signal d'entrée 4Je ne sais pas.20mADC
Signal de sortie 4Je ne sais pas.20mADC
Erreur de base pas plus de ± 1%
Une erreur réciproque Pas plus de 1%
Espace mort 00,5% à 5,0% réglable
Caractéristique d'amortissement 0 fois
Erreur répétée dans l'actionneur ≤1%
Angle de virage 0Je ne sais pas.900Réglable
Résistance isolante Pour les appareils de commande électrique
Classe de résistance 500VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 3600sous n'importe quel angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante - 25 ansJe ne sais pas.+55°C
Fonction facultative Appareil de chauffage/interrupteur de contact passif/indicateur de dôme



Caractéristiques

  • Opération de quart de tour modulée par une puissance de 24 VDC
  • Le couple peut être réglé avec précision dans une certaine plage
  • Signal à entrée multiple commutable en un seul boîtier de commande intelligent
  • Étalonnage automatique avec signal de surveillance de la position de sortie en continu comme norme
  • Moteur à courant continu sans balai à haute température, longue durée de vie, couple de démarrage élevé et très faible force d'inertie
  • Contrôle du couple d'essai et protection contre le surcoulement par courant
  • Résistance aux intempéries IP 67 boîtier en alliage d'aluminium robuste, protection contre la poussière et l'eau
  • Tous les engrenages métalliques avec engrenage à ver à ver ver auto-verrouillable
  • ISO 5211 Installation directe
  • Conformité à la norme UL/à la liste CSA/à la marque CE/à la RoHS 3
