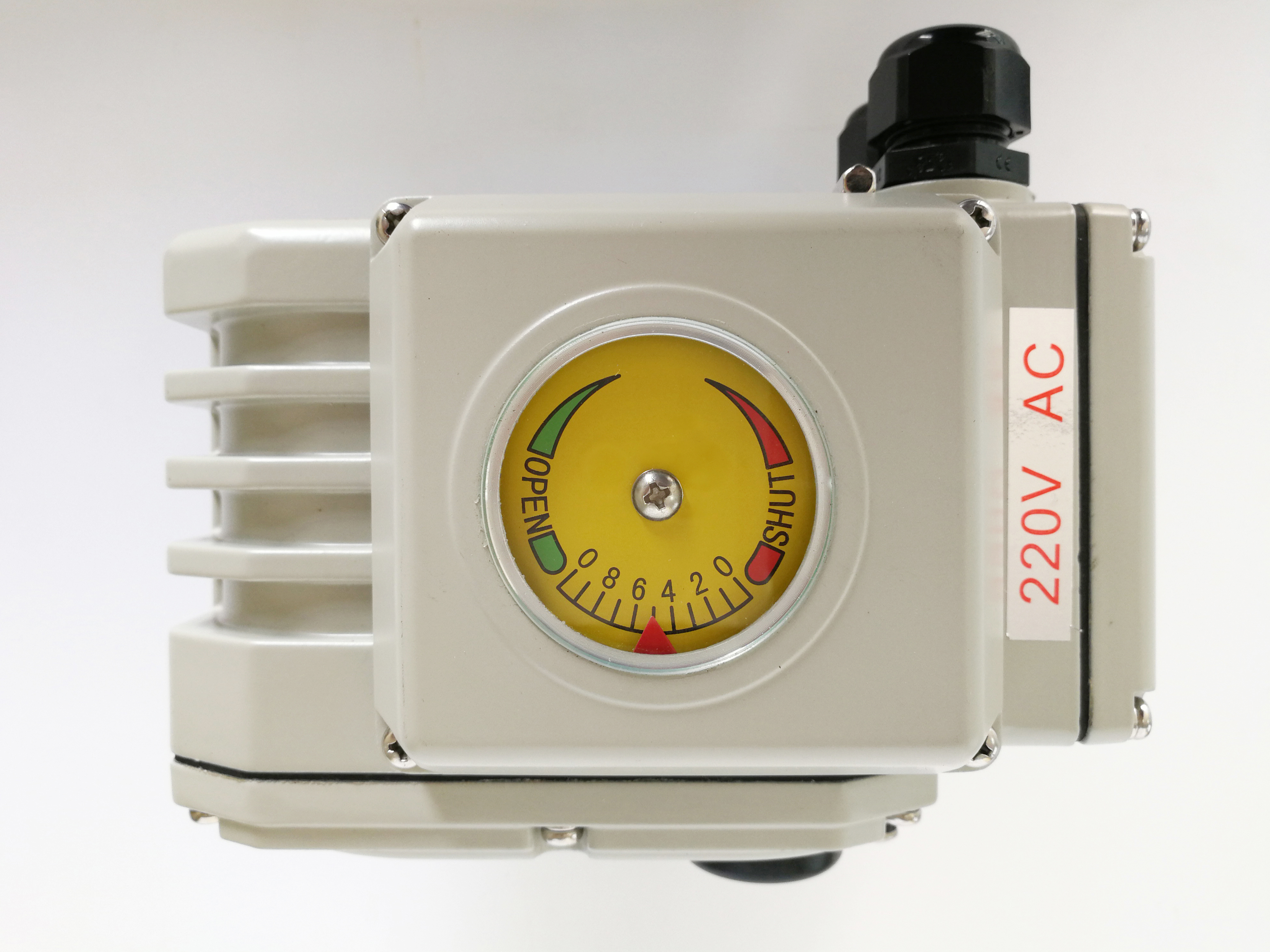

CSA IP67 Compact 90° AC24V 200Nm Actuateur électrique intelligent

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le nombre total d'émissions de CO2 est déterminé en fonction du niveau de CO2 de l'émission.
Quantité de commande min 1 pièce
Détails d'emballage Carton / palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000 PC / mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Temps / couple standard 15s à 75s / 18 nm à 2500 nm / 160in.lbs à 22125in.lbs Angle d'installation 360°
Signal d'entrée 4-20 mA ou 2-10V / 1-5V en option Signal de sortie 4-20mA
Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Poids total 2,5 kg à 20 kg
Puissance du moteur 10W à 140W Grade de protection IP67 NEMA4 / 4X
Alimentation 24VAC / 110VAV / 220VAC
Laisser un message
Description de produit

Sur protection contre le couple actionneur électrique intelligent compact/contrôle d'essai du couple

Paramètres du DCL-05E à 250E.pdf

Caractéristiques

  • Quatrième tour avec limites mécaniques
  • Conception intégrale du moteur/boîte de commande/boîtier pour rendre l'ensemble de l'actionneur compact
  • Protection contre le surcouplement par la fonction d'essai du couple du contrôleur intelligent plein pot
  • CEM à haute performance avec EFT, ESD et surtension élevée testés pour le groupe de contrôle
  • Moteur lourd avec protection contre la surcharge thermique
  • Résistant aux intempéries IP67 et NEMA 4X
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Réglage manuel par clé ou roue manuelle
  • Certification CSA par norme UL et CSA/marquée CE/RoHS 3.0 réussie

Spécification

Le type Le numéro de série DCL-05 Le DCL-10E Le DCL-20E Le DCL-40E DCL-60E Le DCL-100E DCL-200E DCL-300E
Le pouvoir Le numéro de série Le numéro de série Le numéro de série Le numéro de série Le numéro de série Pour les véhicules à moteur Pour les véhicules à moteur Pour les véhicules à moteur
Le couple de sortie 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm Nombre de cycles Nombre de cycles 3 000 Nm
Temps de mise en scène 20S 30S 30S 30S 45S 30S 90S 110S
Angle de virage 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90°
Puissance du moteur 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Courant nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A Pour les appareils électroniques 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Poids total 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg ou plus 19 kg 19.5 kg 20 kg ou plus
Signal d'entrée Le système de régulation de la fréquence de détection est utilisé pour la régulation de la fréquence de détection.
Sortie Singal 4 à 20mADC
Erreur de base pas plus de ± 1%
Une erreur réciproque pas plus de 1%
Espace mort 00,5% à 5,0% réglable
Caractéristique d'amortissement 0 fois
Erreur répétée dans l'actionneur Jusqu'à 1%
Résistance isolante Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
Classe de résistance AC24V:500VAC 1 minute AC110/220V:1500VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 360° sous tout angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante -20°C à +55°C
Fonction facultative Protègeur contre le surcourant/Chauffage déshumidificateur/Interrupteur de contact passif/indicateur de dôme/Gamme
Nom de l'entreprise Tout autre signal d'entrée ou de sortie nécessaire, s'il vous plaît spécifier dans le bon de commande.

Définition

L'actionneur électrique à modulation intelligente DCL est intégré à un positionneur du système de positionnement électrique (EPS),dans lequel l'angle de rotation de l'arbre d'entraînement de sortie maintient une relation proportionnelle linéaire précise avec le signal de commande d'entrée disponible en 4 20 mA, les protocoles de signaux de 2 V10 ou de 1 V5 V.

Le contrôleur intelligent dispose également d'une fonction de surveillance en temps réel du courant du moteur.Le contrôleur est programmé pour couper l'alimentation du moteur précisément 3 secondes après avoir détecté cette surtension de courantIl s'agit d'un mécanisme électronique de protection contre le surfait de couple qui offre une précision supérieure à celle des solutions mécaniques traditionnelles de protection contre le surfait de couple.

Tous les actionneurs ont été soumis à des tests rigoureux de certification par des tiers par la CSA, en pleine conformité avec les normes de l'industrie UL et CSA.La valeur nominale du cycle de travail continu pour l'ensemble de la série de produits est supérieure à 70%En outre, le système de positionnement EPS intègre une fonction d'auto-étalonnage automatique,qui élimine efficacement le phénomène de "chasse" (oscillation autour de la position définie) et fournit un signal de sortie standard pour la surveillance de la position en temps réel.

Weather Proof 360° CSA Quarter Turn Electric Actuator Weather Proof 360° CSA Quarter Turn Electric Actuator
