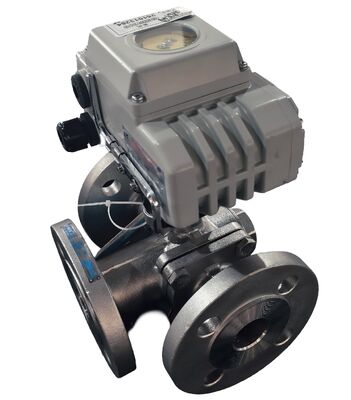

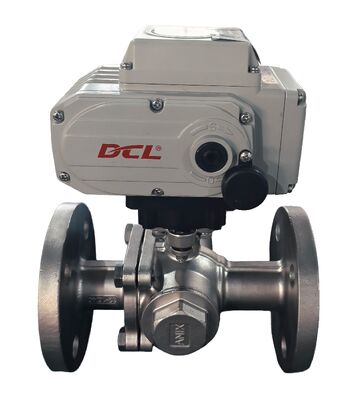

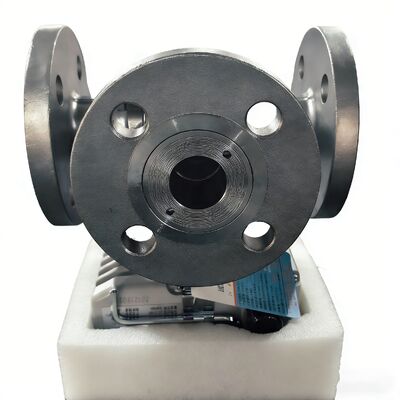

Actionneur quart de tour pour vanne trois voies à bride de type T

  • T-type Flanged Three-way Valve Quarter Turn Actuator
  • T-type Flanged Three-way Valve Quarter Turn Actuator
  • T-type Flanged Three-way Valve Quarter Turn Actuator

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Laisser un message
Description de produit

Introduction de la vanne

Une vanne trois voies à bride de type T fait généralement référence à une vanne à boisseau sphérique à trois voies avec un passage en forme de T, installée via des raccords à bride. Sa caractéristique principale est un obturateur sphérique avec un trou traversant en forme de T. En faisant pivoter l'obturateur de 90° ou 180°, elle peut réaliser une entrée-deux sorties, deux entrées-une sortie, ou une connexion entre deux orifices. Elle convient au dérivation de flux, à la confluence et à la commutation de direction de flux, et est largement utilisée dans des industries telles que la pétrochimie, la production d'électricité, le CVC et le traitement de l'eau.

Spécification de l'actionneur
Type d'actionneur Temps/Couple standard Temps/Couple optionnel Angle de rotation (Plage max.) Poids total Alimentation électrique Circuit de commande sélectionné
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Réglable 1.2Kg DC24V/AC24V AV110V/AC220V Types de A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Réglable 2.5Kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Réglable 4.5Kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Réglable 9Kg DC24V/AC24V AV110V/AC220V/AC380V Types de A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5Kg
DCL-60 45S/600Nm
10Kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Réglable 19Kg AV110V/AC220V/AC380V Types de A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19.5Kg
DCL-300 110S/3000Nm
20Kg
Liste des paramètres de performance de type réglable (Type E)
DCL-MZZ 18Nm
3r 1.2Kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Réglable 4.5Kg DC24V±10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5Kg
Type d'actionneur Vanne papillon (≤PN1.0MPa) Vanne à boisseau sphérique (≤PN1.6MPa) Vanne d'évent (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
Actionneur quart de tour pour vanne trois voies à bride de type T 0 Actionneur quart de tour pour vanne trois voies à bride de type T 1
