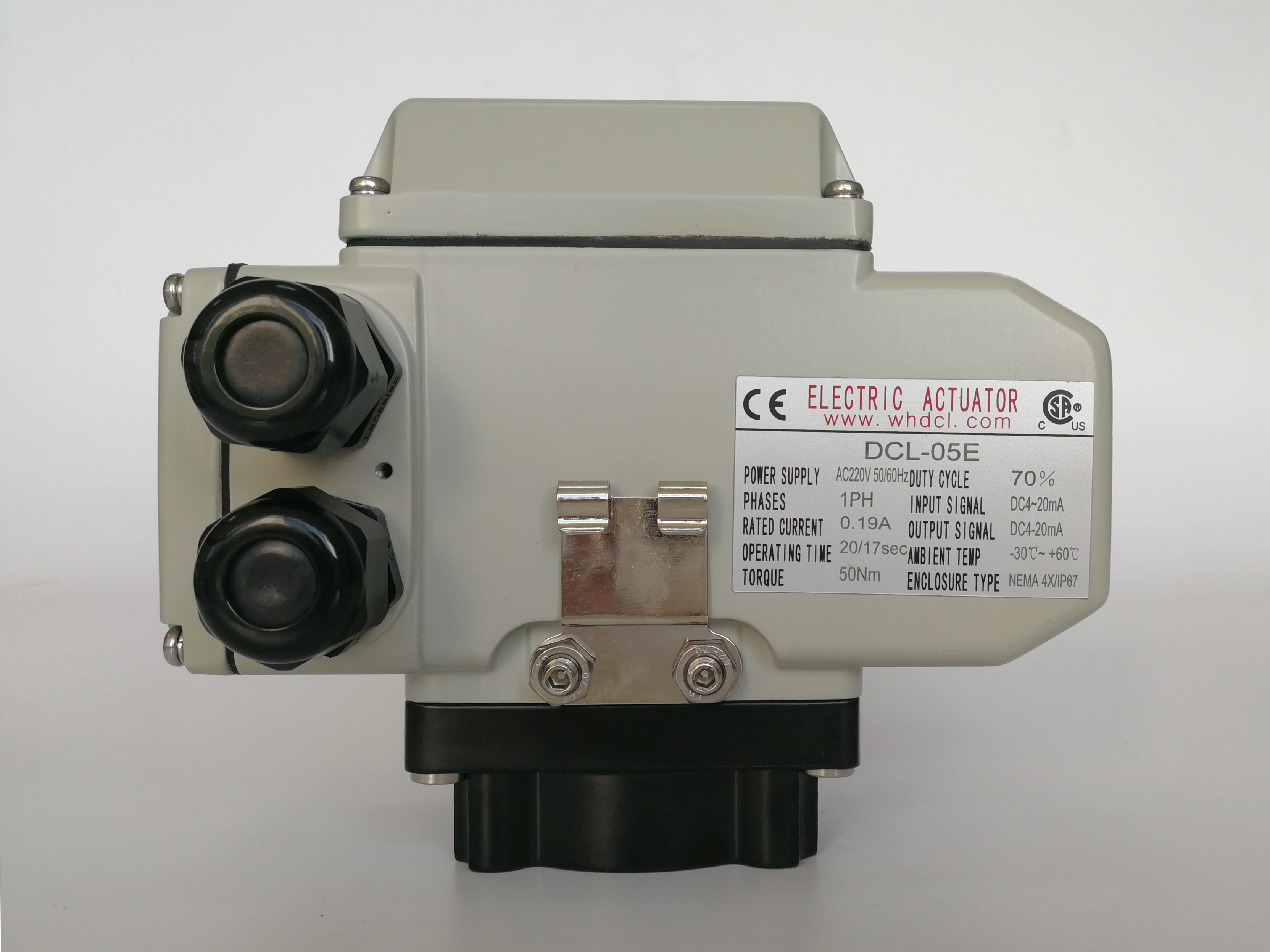

Actionneur électrique quart de tour AC24V CSA 90° 50Nm 20S

Actionneur électrique intelligent EMC haute performance ayant subi des tests d'impact EFT / ESD / surtension

• Rotation quart de tour avec signal de contrôle proportionnel au signal d'entrée, limites mécaniques
• Mini-pack de contrôle programmable intelligent avec voyants LED pour l'autocontrôle des problèmes
• Le pack de contrôle est situé dans la même cavité que l'actionneur, aucun boîtier supplémentaire n'est nécessaire
• Serveur de contrôle entièrement encapsulé pour protéger l'électronique des vibrations et de l'humidité
• Capacité anti-interférence de pointe, précision et sensibilité de contrôle
• Commutation multi-signaux d'entrée et auto-étalonnage
• Haute performance EMC avec tests EFT, ESD et surtension haute tension pour le pack de contrôle
• Résistance à la corrosion de niveau C3 avec test au brouillard salin de 1000 heures
• Moteur robuste avec protection thermique contre les surcharges
• Indicateur visuel de position de vanne
• Montage de vanne multi-bride standard ISO5211
• Certifié CSA conforme aux normes UL et CSA / Marquage CE

L'actionneur électrique modulateur DCL présente une conception intégrale qui combine le moteur, le pack de contrôle et le boîtier en une seule unité compacte. Contrairement aux actionneurs conventionnels qui nécessitent une cavité externe supplémentaire pour loger un contrôleur de positionnement—ce qui se traduit par des conceptions volumineuses, déséquilibrées et moins esthétiques—DCL a développé un pack de contrôle multifonctionnel miniaturisé de taille comparable au bornier d'un actionneur marche/arrêt. Ce pack de contrôle est installé directement dans la cavité de câblage, remplaçant entièrement le bornier tout en conservant une apparence propre et compacte.

La bande morte (espace mort) de l'actionneur électrique intelligent DCL est réglable, ce qui permet aux utilisateurs d'adapter la sensibilité de l'actionneur au signal d'entrée. Une bande morte plus petite offre une sensibilité plus élevée, mais une sensibilité plus élevée n'est pas toujours optimale. Lorsque le signal d'entrée est vulnérable aux interférences externes, une bande morte plus grande empêche efficacement les faux démarrages fréquents, améliorant la stabilité opérationnelle et prolongeant considérablement la durée de vie de l'actionneur. Inversement, lorsque le signal de contrôle est propre et qu'une grande précision de positionnement est requise, une bande morte plus petite offre un contrôle plus précis.

La précision de positionnement de la vanne est également influencée par le jeu des engrenages, en particulier la précision d'usinage du train d'engrenages à vis sans fin. Pour garantir une qualité constante, l'équipe SQE de DCL utilise des équipements d'inspection professionnels pour tester rigoureusement chaque engrenage fourni. De plus, plusieurs caractéristiques de conception exclusives et des contrôles stricts du processus d'assemblage sont mis en œuvre pour éliminer l'oscillation des engrenages et minimiser le bruit dans des conditions de charge variables. Ces mesures ont permis à DCL d'établir une référence pour les actionneurs électriques compacts sur le marché chinois.

Tous les actionneurs DCL ont été rigoureusement testés et certifiés par CSA conformément aux normes UL et CSA. Sur toutes les séries, le cycle de service dépasse 70%, garantissant des performances fiables dans des conditions de fonctionnement exigeantes. Le système d'auto-étalonnage EPS intégré élimine pratiquement le pompage et fournit une rétroaction de position de sortie standard pour un contrôle précis et stable.
