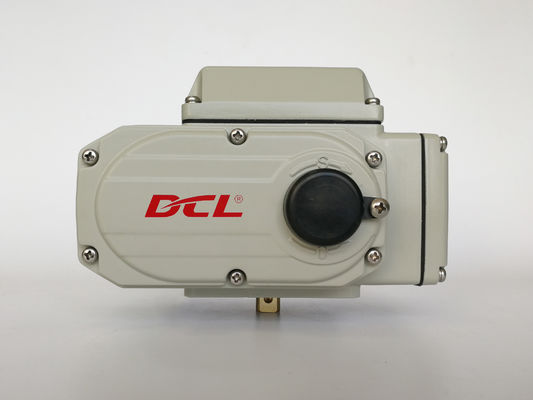

IP67 90° 360° DC12V 1/4 tour Actuateur compact de 600Nm

  • IP67 90° 360° DC12V 1/4 Turn 600Nm Compact Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le nombre d'équipements à transporter est déterminé en fonction de l'échantillon.
Quantité de commande min 1 pièce
Détails d'emballage Carton / palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 2000pcs / mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Temps / couple standard 30S à 75S/100Nm à 2500Nm/885 pouces à 22125 pouces Angle d'installation 360°
Poids total 4,5 kg à 20 kg Puissance du moteur 15W à 140W
Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F Grade de protection IP67 NEMA4 / 4X
Alimentation 24VAC / 110VAV / 220VAC / 380VAC / 24VDC
Mettre en évidence

Actuateur compact étanche IP67

,

Actuateur compact à rotation de 360°

,

Unité d'actionnement à quart de tour de couple de 600 Nm
Laisser un message
Description de produit
Actuateur compact avec bouton d'arrêt de l'alimentation d'urgence locale/norme de suppression manuelle
Caractéristiques
  • Opération à 1/4 tour avec limites mécaniques
  • Moteur lourd avec protection contre la surcharge thermique/taux de charge 80%
  • Taille compacte pour l'espace limite avec un boîtier en alliage d'aluminium IP67/type 4X résistant aux intempéries
  • Bouton local pour couper l'alimentation en cas de problème d'urgence pour le commutateur de commande locale / à distance
  • Valve à bille automatique et valve papillon pour régler ou couper le débit
  • Plus de 10000 fois le cycle de vie à pleine portée avec pleine charge nominale
  • Indicateur de position de la vanne/plat ou convexe
  • Montage direct selon la norme ISO5211
  • Poignée manuelle standard
  • Liste CSA/conformité UL/marquage CE/test RoHS 3.0
Définition

DCLappareils électriques compactssont largement utilisés dans leChamp de climatisation, généralement associé àsoupapes à papillonsDans le monde modernesystèmes d'automatisation du bâtiment, ces actionneurs contrôlent avec précisiontempérature intérieure, volume d'air, débit d'eau, débit de condensat, etéquilibre hydraulique, assurant un fonctionnement efficace et fiable du système.

Les actionneurs DCL peuvent être équipés d'unroue à main standardpourles modèles à usage général et à résistance à l'explosionPour améliorer la sécurité lors de l'opération manuelle, unbouton d'arrêt d'urgenceLe bouton est situé de manière pratique à l'endroit où leà l'arrière de l'actionneur, ce qui facilite l'accès.

Lorsque le fonctionnement manuel est nécessaire et que l'état de puissance de l'actionneur est incertain, il suffit deAppuyez sur le bouton d'arrêtDans des conditions normales, leLa roue reste débranchée.par l'équipement de ver.poussant le volant vers l' intérieur, il s'engage avec l'engrenage de ver, permettant le contrôle manuel dul'arbre de sortie et la soupape connectée.

Spécification
Type d'actionneur Les valeurs d'échappement sont calculées en fonction de l'échappement de l'appareil. Les valeurs d'échappement sont calculées en fonction de l'échappement de l'appareil. Le système de ventilation doit être équipé d'une valve de ventilation (≤ PN0,1 MPa).
Le DCL-02 ≤ DN40 ≤ DN32
Le DCL-05 DN50 à 65 DN40 DN50 à 80
Le DCL-10 DN80 à 100 DN50 à 65 DN100 à 200
Le DCL-20 DN125 à 150 DN80 à 100 DN 250 à 300
Le DCL-40 DN200 DN 125 DN350 à 450
Le DCL-60 DN 250 DN 150 DN 500 à 600
Le DCL-100 DN300 DN200 DN 700 à 800
Le DCL-160 DN 350 à 400 DN 250 DN900
Le DCL-250 DN450 à 600 DN300 à 350 DN1000 à 1200
Type d'actionneur Temps/couple standard Temps/couple facultatif L'angle de rotation (max. gamme) Poids total Énergie Circuit de commande sélectionné
Le DCL-02 15S/18Nm Les mesures de sécurité doivent être appliquées conformément à l'annexe II. 0 à 90° réglable 1.2 kg Les réglages de tension doivent être conformes à la norme ISO 7638:2003. Types de A/B/E/G
Le DCL-05 20S/50Nm Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air. 0 à 360° réglable 2.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-10 30S/100Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 360° réglable 4.5kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-20 30S/200Nm Le nombre de cycles est calculé en fonction du nombre de cycles. 0 à 90° réglable 9 kg Les réglages de tension sont définis comme suit: Les types de A/B/C/D/E/F/G/H
Le DCL-40 30S/400Nm Le nombre de cycles est calculé en fonction de la fréquence. 9.5kg
Le DCL-60 45S/600Nm
10 kilos
Le DCL-100 30S/1000Nm 15S/500Nm 0 à 90° réglable 19 kg Pour les véhicules à moteur à combustion Les types de A/B/C/D/E/F/H
Le DCL-160 48S/1600Nm
19.5kg
Le DCL-250 Pour les véhicules à moteur à combustion
20 kg
Paramètres de performance Liste du type de réglage ((Type E)
Le numéro de série de l'appareil 18 Nm
3r 1.2 kg DC24V Type MZZ
Le DCL-10GE 30S/0 à 100Nm 15S/0 à 100Nm 0 à 90° réglable 4.5kg DC24V ± 10% Type génétique
Le DCL-40GE 30S/100 à 600Nm 15S/100 à 400 Nm 9.5kg

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
