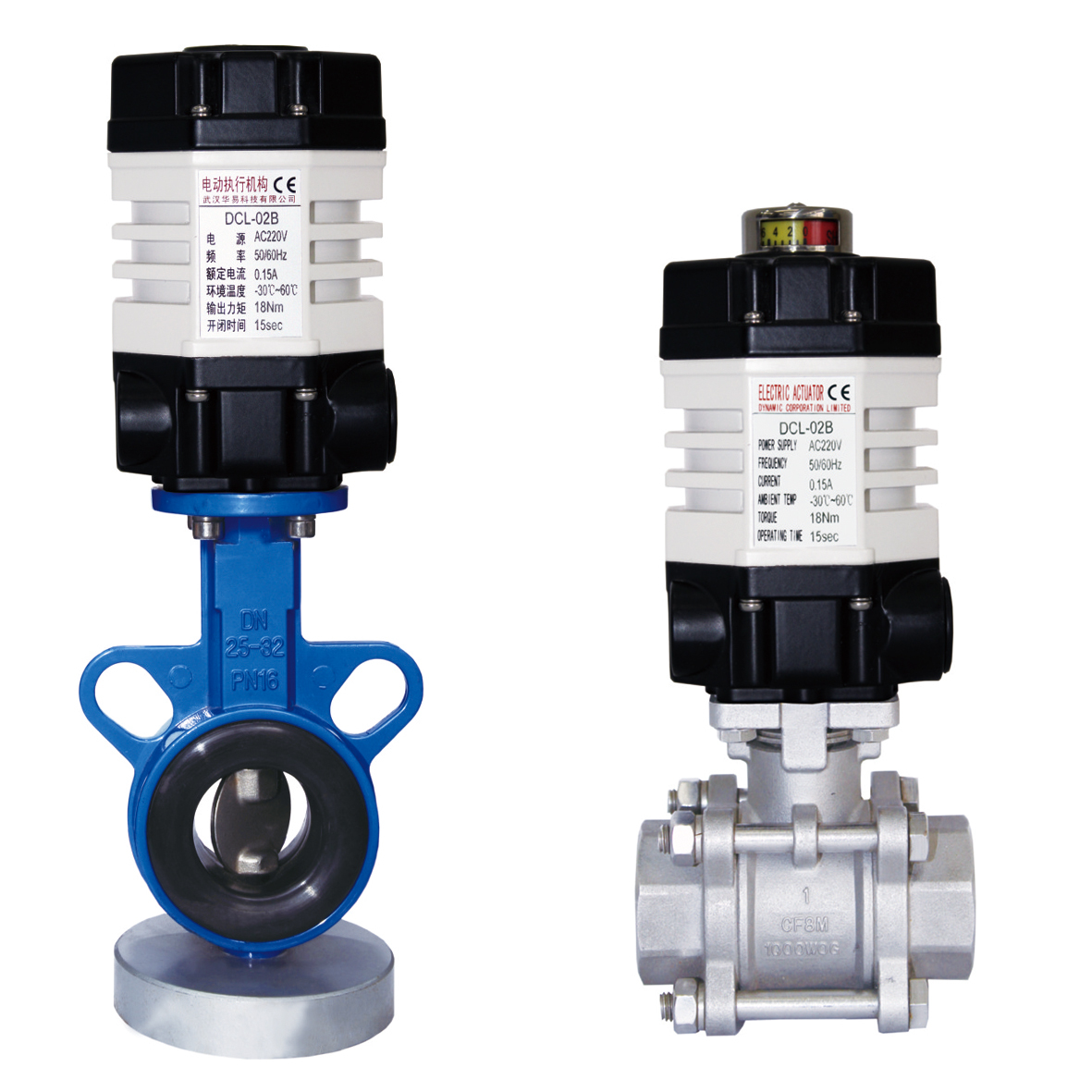

Actuateur électrique de la série 15S 18Nm / 7S 9Nm / 30S 25Nm

  • Super small Compact Series 15S 18Nm / 7S 9Nm / 30S 25Nm Electric Actuator
Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Le DCL-02B
Quantité de commande min 1pc
Détails d'emballage Carton / palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000pcs / mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Temps / couple standard 15s / 18nm Temps / couple facultatif 7S / 9NM 60S / 18NM
Poids total 1,2 kg Alimentation électrique 24VAC / 110VAC / 220VAC
Puissance du moteur 6W Température ambiante -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Angle d'installation 360 ° Grade de protection IP67 NEMA4 / 4X
Laisser un message
Description de produit
Super petit exquis Actuateur électrique 15S 18Nm
Définition

Actuateurs électriques de la série DCL Compactfournir des performances élevées grâce à une taille plus compacte, une conception plus intelligente et une expérience d'exploitation plus conviviale.Le lancement de cette série marque une autre étape importante dans le parcours de DCL pour améliorer la sécurité, l'efficacité et la fiabilité de l'automatisation industrielle dans le monde.

Caractéristiques

1Compacte, facile à installer

Doté d'une conception compacte adaptée aux applications à espace restreint, sa taille ultra-petite et sa capacité d'installation multidirectionnelle à 360° répondent sans effort à divers besoins opérationnels.

2,Haute fiabilité, longue durée de vie

Construit avec un boîtier entièrement en alliage d'aluminium, il offre des performances de protection exceptionnelles, assurant un fonctionnement stable et fiable même dans des environnements extrêmes.

3Applications étendues, adaptabilité à l'industrie

Largement applicable à divers systèmes d'exploitation automatisés, tels que: contrôle du niveau, du débit et de la pression du liquide; systèmes de climatisation; systèmes de protection contre les incendies; systèmes et équipements de traitement de l'eau;machines chimiques et alimentaires, etc. Compatible avec les vannes papillon de DN40 et supérieures et les vannes à billes de DN32 et inférieures. Fournit des solutions efficaces pour les systèmes industriels et civils.

Les actionneurs électriques de la série DCL sont un choix idéal pour les applications de contrôle de processus suivantes:

  • Ventilateurs à papillons, à billes, à bouchons, à globes et autres vannes rotatives
  • Systèmes de contrôle des processus industriels pour le débit, la température, la pression, le niveau du liquide, etc.
  • Systèmes d'automatisation et de commande par ordinateur
  • Positionnement mécanique et rotation
Spécification
Paramètres de performance
Le DCL-02 Le nombre de fois où le véhicule doit être équipé d'un système de freinage est déterminé en fonction de l'indication de l'indicateur.
Le type
Le pouvoir DC24V Le système d'alimentation Le système d'alimentation électrique Pour les appareils électroniques DC24V
Puissance du moteur 8W 6W 6W 6W 20 W
Courant nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Temps/couple standard 15S/18Nm 18 Nm
Temps/couple facultatif Les mesures de sécurité doivent être appliquées conformément à l'annexe II.
Angle de virage ou virages 0 ¢ 900 3 r/min
Circuit de commande disponible Type G Type A,B Type A, B, E,
Poids total 1.2 kg
Résistance isolante Pour les appareils de commande électrique Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Pour les appareils de commande électrique
Classe de résistance 500 VAC 1 minute 1500VAC 1 minute 500 VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 3600sous n'importe quel angle
Interface électrique câble à 7 cœurs pour connexion
Température ambiante -25 ̊+55°C
Fuseau 2A 3A 1A 1A 2A
Beaucoup d'autres
Le type Temps/couple standard Temps/couple facultatif Angle de virage ou virages Poids total Type de source d'alimentation Circuits de commande optionnels
Le DCL-02 15S/18Nm

7S/9Nm

30S/25Nm

 0 à 90° 1.2 kg

Pour les appareils de commande électronique, le régulateur de tension doit être utilisé.

Les réglages de tension doivent être conformes à l'annexe I.

 A/B/E/G/GEY Les résultats
Le DCL-05 25S/50Nm

5S/20Nm

12S/30Nm

60S/50Nm

 0 à 360° 2.5kg

Pour les appareils de commande électronique, le régulateur de tension doit être utilisé.

Les réglages de tension sont indiqués dans le tableau ci-dessous:

 A/B/C/D/E/F/G/H/GEY Les données sont fournies à l'autorité compétente.
Le DCL-10 30S/100Nm

15S/50Nm

60S/100Nm

 0 à 90° 4.5kg

Pour les appareils de commande électronique, le régulateur de tension doit être utilisé.

Les réglages de tension sont indiqués dans le tableau ci-dessous:

 A/B/C/D/E/F/G/H/GEY Les données sont fournies à l'autorité compétente.
