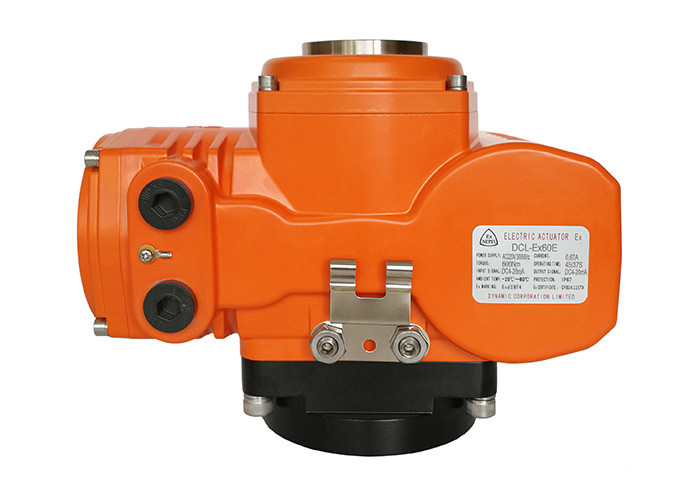

Autopréparation automatique d'autodiagnostic 4-20mA 45S Actuateur de soupape intelligente

Lieu d'origine WUHAN, CHINE
Nom de marque DCL
Certification CE/ROHS/CSA/IP67
Numéro de modèle Modèle de DCL E
Quantité de commande min 1PC
Détails d'emballage Carton/palette
Délai de livraison 7 jours ouvrables
Conditions de paiement D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 2000pcs/month

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Signal d'entrée 4-20mADC/1-5VDC/2-10VDC Le signal de sortie 4-20mADC
Couple standard 50Nm à 2500Nm/442in.lbs à 22125in.lbs Heure d'hiver 20S à 75S
Alimentation d'énergie 24VAC/110VAV/220VAC/380VAC Puissance de moteur 6W à 140W
Catégorie de protection IP67 NEMA4/4X Poids total 1.2KG à 20KG
Température ambiante -25℃~+55℃/-13°F~+131°F Angle d'installation 360°
Mettre en évidence

Actuateur électrique intelligent DCL

,

L'actionneur de soupape intelligente 45S

,

L'actionneur de soupape 20mADC

Laisser un message
Description de produit

Actuateur électrique intelligent d'auto-diagnostic avec fonction d'arrêt automatique



Paramètres du DCL-05E à 250E.pdf



Caractéristiques

  • Conception unique du moteur/du boîtier de commande/du boîtier, de très petite taille et d'une belle apparence
  • Indicateur de position de la vanne/indicateur plat ou indicateur convexe disponible
  • Protection contre le surcouplement par la fonction d'essai du couple du contrôleur intelligent plein pot
  • Emballage en alliage d'aluminium résistant aux intempéries avec revêtement en polyester thermiquement lié
  • Moteur lourd avec protection contre la surcharge thermique
  • Fonction d'auto-étalonnage et d'auto-vérification des problèmes
  • Montage de soupape à plusieurs brides selon la norme ISO5211
  • Réglage manuel avec clé ou roue manuelle
  • CEM à haute performance avec EFT, ESD et surtension élevée testés pour le groupe de contrôle
  • Certification CSA par norme UL et CSA/marquée CE/RoHS 3.0 réussie



Définition

DCL modulateur de type électrique a beaucoup de fonction d'auto-diagnostic tels que le dysfonctionnement de l'alimentation, circuit d'inspection de position et potentiomètre cassé, actionneur bloqué, etc. Une fois que le dysfonctionnement se produit,les lumières LED sur le boîtier de commande clignoteront avec des couleurs différentes, et la puissance du moteur sera coupée automatiquement pour assurer la sécurité de l'ensemble du système.

Les actionneurs sont rigoureusement testés et certifiés par la CSA selon les normes UL et CSA.



Spécification

Le type Le numéro de série DCL-05 Le DCL-10E Le DCL-20E Le DCL-40E DCL-60E Le DCL-100E Le DCL-160E Le DCL-250E
Le pouvoir Le numéro de série Le numéro de série Le numéro de série Le numéro de série Le numéro de série Pour les véhicules à moteur Pour les véhicules à moteur Pour les véhicules à moteur
Le couple de sortie 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm Nombre de cycles 1600 Nm 2500 Nm
Temps de mise en scène 20S 30S 30S 30S 45S 30S 48S 75S
Angle de virage 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90° 0 à 90°
Puissance du moteur 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Courant nominal 1.50/0.24/0.16A 2.12/0.57/ 0.35A Pour les appareils électroniques 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Poids total 2.5 kg 4.5 kg Neuf kilos 9.5 kg 10 kg ou plus 19 kg 19.5 kg 20 kg ou plus
Signal d'entrée Le système de régulation de la fréquence de détection est utilisé pour la régulation de la fréquence de détection.
Sortie Singal 4 à 20mADC
Erreur de base pas plus de ± 1%
Une erreur réciproque pas plus de 1%
Espace mort 00,5% à 5,0% réglable
Caractéristique d'amortissement 0 fois
Erreur répétée dans l'actionneur Jusqu'à 1%
Résistance isolante Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.
Classe de résistance AC24V:500VAC 1 minute AC110/220V:1500VAC 1 minute
Classe de protection Pour la protection contre la corrosion
Angle d'installation 360° sous tout angle
Interface électrique Deux connecteurs de câble G1/2 à l'épreuve du courant,un pour la ligne électrique et un pour la ligne de signal
Température ambiante - 20 ans.°C~ + 55°C
Fonction facultative Protègeur contre le surcourant/Chauffage déshumidificateur/Interrupteur de contact passif/indicateur de dôme/Gamme
Nom de l'entreprise Tout autre signal d'entrée ou de sortie nécessaire, s'il vous plaît spécifier dans le bon de commande.
